AVVITATRICE IN LINEA
Macchina progettata e costruita per eseguire il montaggio di coperchi tramite avvitatura su piastre di ferri da stiro
La macchina "AVVITATRICE IN LINEA" è stata progettata e costruita per eseguire il montaggio di coperchi tramite avvitatura su piastre di ferri da stiro e prevede le seguenti fasi di processo:
- Raggiungimento del pallet nella posizione di staffaggio;
- Centraggio e sollevamento del pallet rispetto al nastro di trasporto;

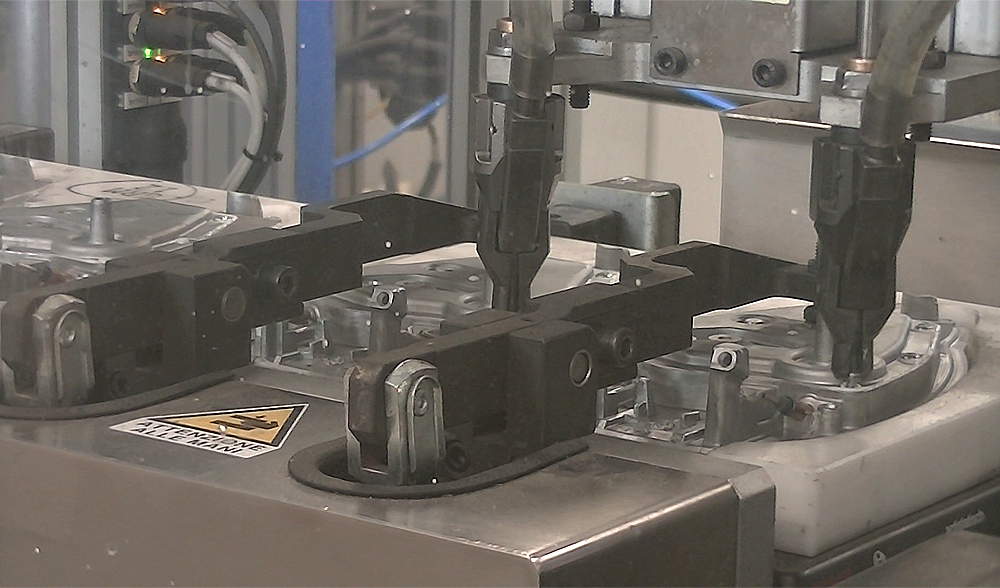

- Staffaggio delle due piastre;
- Esecuzione delle avvitature;
- Rilascio del pallet sul nastro di trasporto.
Dati tecnici
| Dimensioni d’ingombro: | |
| Altezza | 2375 mm |
| Larghezza | 1415 mm |
| Profondità | 1502 mm |

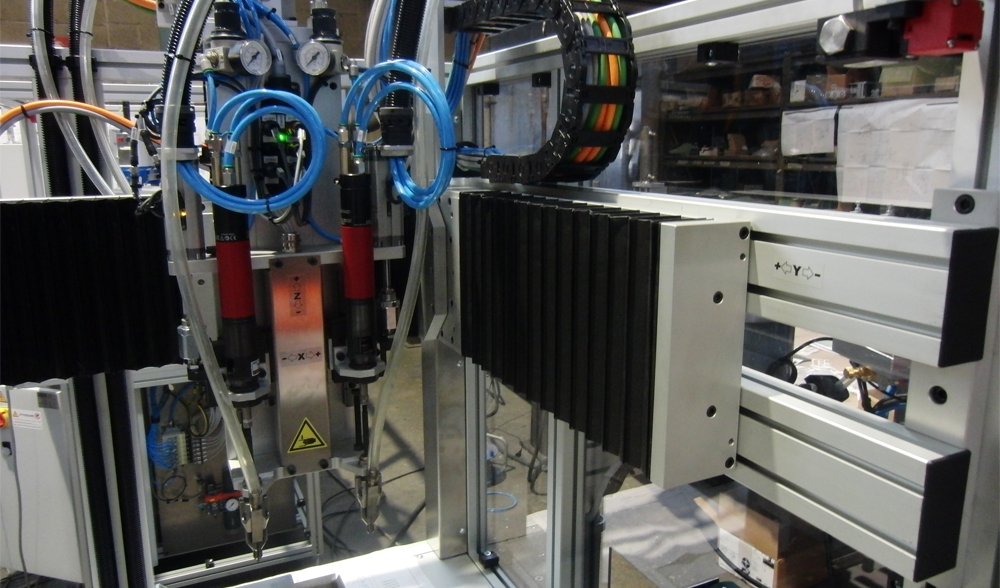

| Cartesiano a semi-portale X-Y-Z: | |
| Asse X | |
| Corsa | 350 mm |
| Passo vite | 5 mm |
| Velocità massima carro | 20000 mm/min |
| Precisione posizionamento | +- 0.015 mm |
| Ripetibilità posizionamento | +- 0.015 mm |
| Asse Y | |
| Corsa | 300 mm |
| Passo vite | 5 mm |
| Velocità massima carro | 20000 mm/min |
| Precisione posizionamento | +- 0.015 mm |
| Ripetibilità posizionamento | +- 0.015 mm |
| Asse Z | |
| Corsa | 150 mm |
| Passo vite | 5 mm |
| Velocità massima carro | 20000 mm/min |
| Precisione posizionamento | +- 0.015 mm |
| Ripetibilità posizionamento | +- 0.015 mm |
| Peso macchina | 470 Kg |
| Potenza installata | 11 kW |
| Tensione esercizio | 220 V AC |
| Tensione ausiliari | 24 V DC |
| Corrente nominale | 10 kA |
| Frequenza | 50 Hz |
