STAZIONE DI DOSATURA E SPENNELLATURA T-MATE
La macchina è stata progettata e costruita per eseguire la dosatura e spennellatura del composto T-MATE sulle piastre per ferri da stiro.
La macchina è stata progettata e costruita per eseguire la spennellatura del composto T-MATE sulle piastre per ferri da stiro dopo il versamento di una certa quantità del medesimo su di un'area stabilita.
Le piastre in sequenza vengono sottoposte al seguente ciclo di lavoro:

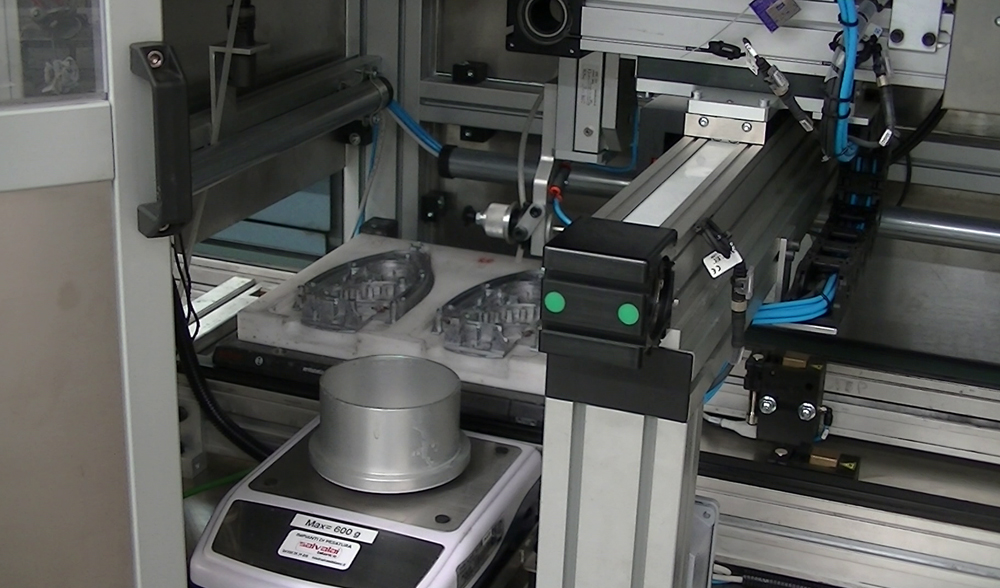

- Applicazione del composto T-Mate sulle piastre nella “Stazione di dosatura T-Mate”.

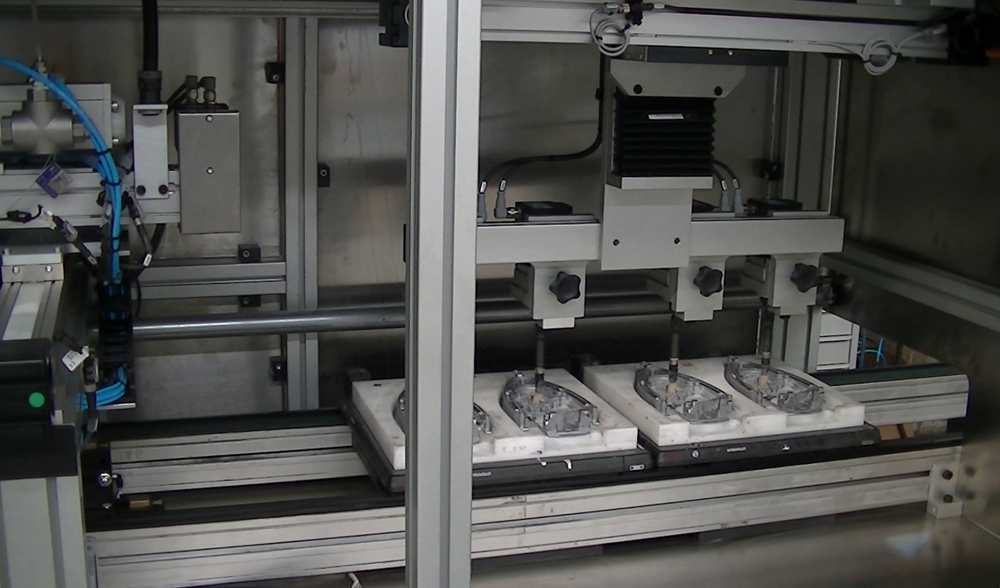

- Distribuzione del composto T-Mate su quattro piastre contemporaneamente tramite spennellatura, attuata nella “Stazione di spennellatura T-Mate”.
Dati Tecnici
| Dimensioni d’ingombro: | |
| Altezza | 2535 mm |
| Larghezza | 2503 mm |
| Profondità | 1444 mm |
| Cartesiano X-Y-Z: | |
| Asse Z | |
| Corsa | 50 mm |
| Passo vite | 4 mm |
| Velocità massima carro | 15000 mm/min |
| Precisione posizionamento | ± 0.015 mm |
| Ripetibilità posizionamento | ± 0.015 mm |
| Cartesiano X-Y | |
| Corsa X | 400 mm |
| Corsa Y | 300 mm |
| Velocità massima | 3000 mm/s |
| Precisione Posizionamento | ±0.1 mm |
| Ripetibilità Posizionamento | ± 0.1 mm |
| Portale X-Y: | |
| Corsa X | 400 mm |
| Corsa Y | 100 mm |
| Velocità massima | 5000 mm/s |
| Precisione Posizionamento | ±0.1 mm |
| Ripetibilità Posizionamento | ± 0.1 mm |
| Peso macchina | 655 Kg |
| Potenza installata | 17.3 kW |
| Corrente nominale | 25 A |
| Tensione esercizio | 220 VAC |
| Tensione ausiliari | 24 VDC |
| Frequenza | 50 Hz |
