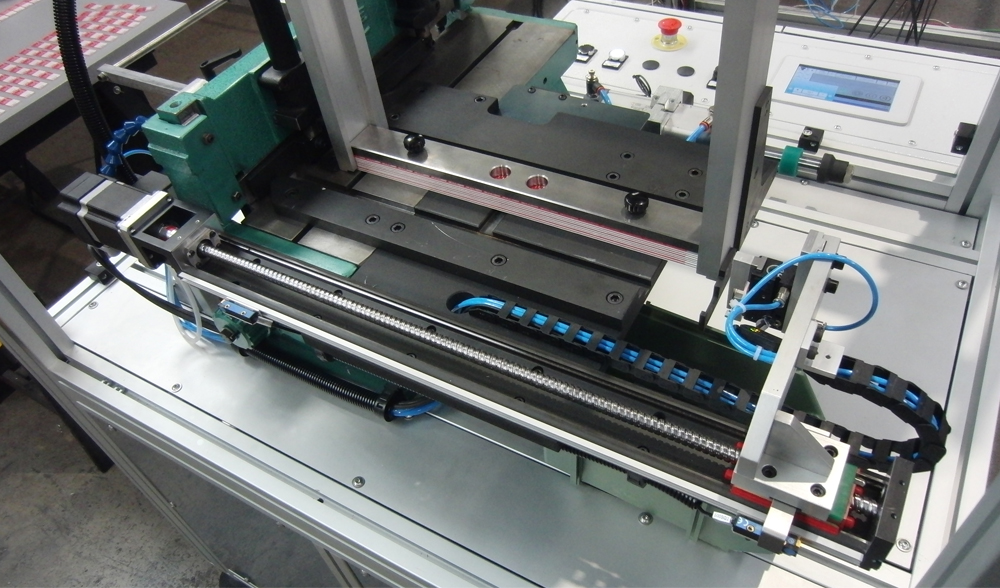

ALIMENTATORE TRANCIA ETICHETTE
Macchina per la tranciatura di listelli serigrafati di alluminio.
La macchina "ALIMENTATORE TRANCIA ETICHETTE" è stata progettata e costruita per eseguire la tranciatura a misura dei listelli serigrafati d'alluminio e prevede le seguenti fasi di processo:
- Carico manuale dei listelli nel magazzino;
- Esecuzione in automatico del ciclo di tranciatura.
Dati tecnici
| Dimensioni d’ingombro: | |
| Altezza | 1800 mm |
| Larghezza | 1105 mm |
| Profondità | 1147 mm |
| Asse Pinza: | |
| Corsa | 500 mm |
| Passo vite | 10 mm |
| Velocità massima carro | 790 mm/sec |
| Precisione posizionamento | ± 0.025 mm |
| Ripetibilità posizionamento | ± 0.005 mm |
| Pinza SZ12: | |
| Corsa totale | 8 mm |
| Pressione di esercizio | 2.5÷8 bar |
| Forza di serraggio totale in apertura a 6 bar | 50 N |
| Forza di serraggio totale in chiusura a 6 bar | 50 N |
| Peso macchina | 440 Kg |
| Pressione di esercizio | 5 bar |
| Consumo d'aria | 97 NL/min |
| Tensione esercizio | 230 VAC |
| Tensione ausiliari | 24 VDC |
| Frequenza | 50 Hz |
