SILICONATRICE DOPPIO PALLET CON TRE DOSATORI
La macchina “SILICONATRICE DOPPIO PALLET CON TRE DOSATORI” è stata progettata e realizzata per depositare silicone su pressofusioni in alluminio. La struttura base e le protezioni sono realizzate in profilati di alluminio e pannelli in policarbonato.
La macchina “SILICONATRICE DOPPIO PALLET CON TRE DOSATORI” è stata progettata e realizzata per depositare silicone su pressofusioni in alluminio. La struttura base e le protezioni sono realizzate in profilati di alluminio e pannelli in policarbonato.
E’ dotata di quattro assi :

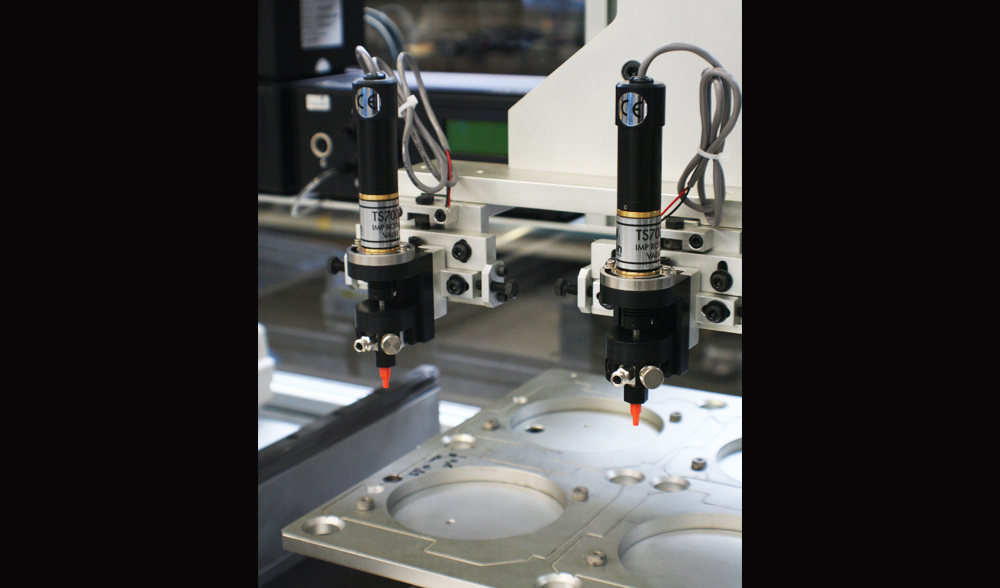

- N°1 asse Z: monta il gruppo a cui sono vincolati i dosatori di silicone e li movimenta verticalmente
- N°1 asse Y: ad esso è vincolato l’asse Z e consente il movimento trasversale del gruppo dosatori
- N°2 assi X: ognuno di essi movimenta longitudinalmente un pallet su cui vengono alloggiati i componenti da processare
Gli assi della siliconatrice sono gestiti da CN: l’asse Z porta gli ugelli dei dosatori alla quota idonea al deposito del silicone; l’interpolazione del movimento in Y del gruppo dosatori e del pallet in direzione X consente il deposito del materiale secondo le traiettorie desiderate. La presenza di due assi X consente di eseguire le operazioni di carico e scarico in “tempo mascherato”; l’operatore può scaricare/caricare un pallet mentre l’altro è in lavorazione.
Dati Tecnici
Dimensioni d’ingombro: | |
Altezza | 2037.5 mm |
Larghezza | 1380 mm |
Profondità | 980 mm |
Dati Tecnici Assi | |
Corsa utile assi X1-X2 | 500 mm |
Corsa utile asse Y | 700 mm |
Corsa utile asse Z | 200 mm |
Velocità avanzamento | 0-30 m/1’ |
Precisione posizionamento | ±0.05 mm |
Ripetibilità di posizionamento | ±0.02 mm |
Peso macchina | 270Kg |
Potenza installata | 4 Kw |
Tensione esercizio | 220V ac 50Hz |
Corrente nominale | 6 A |
