BANCO TEST MECCANISMO ES2

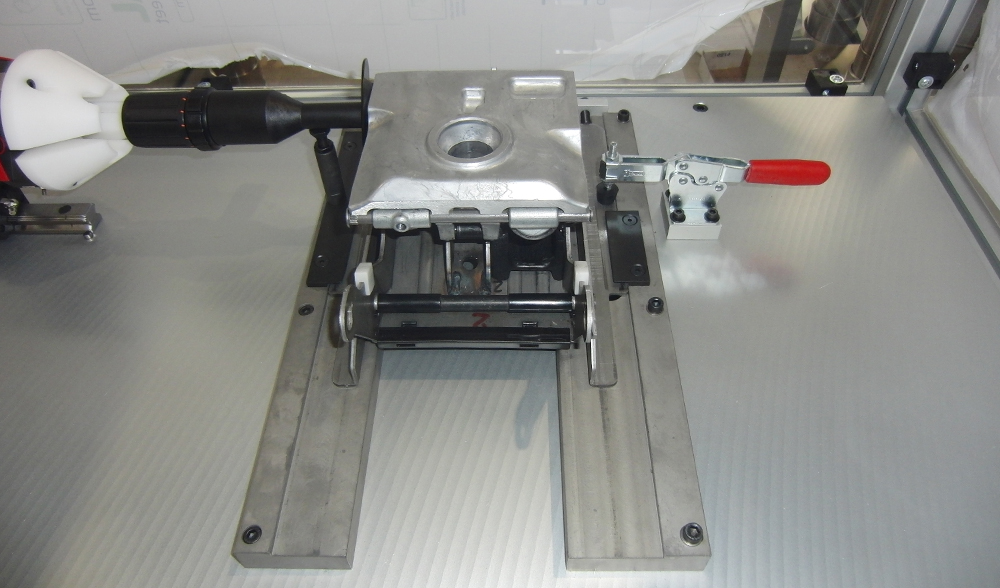

La macchina è stata progettata e realizzata per eseguire il controllo di rotazione e traslazione del pomolo tramite alcuni test.

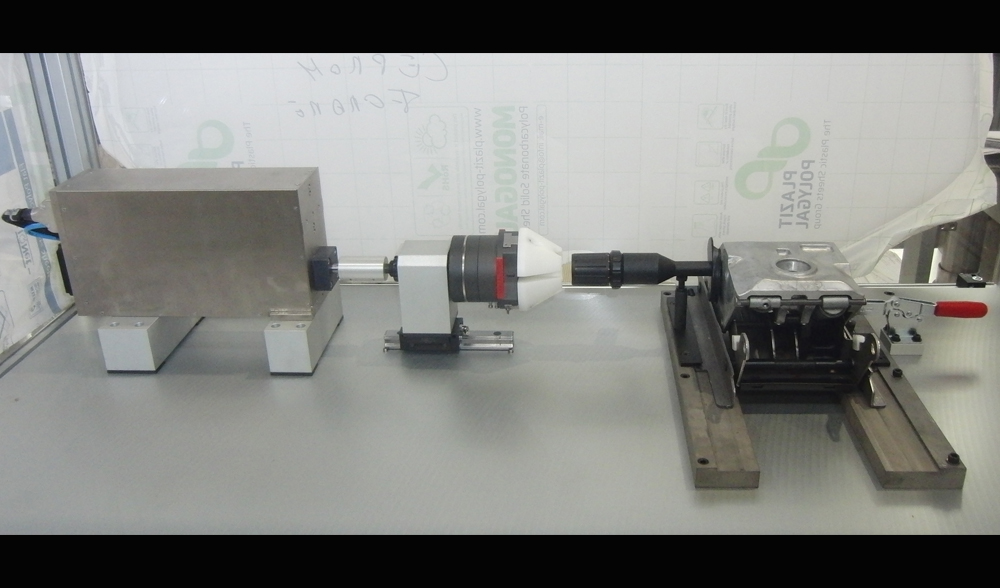

Il sistema di test meccanismo ES2 è stata progettato e realizzato per eseguire il controllo di rotazione e traslazione del pomolo tramite i seguenti test:
- Prova di trazione del pomolo per il controllo del corretto montaggio dell’anello di sicurezza
- Misurazione della coppia di rotazione per superare ogni click in entrambi i sensi e controllo numero di click
- Lettura del codice a barre presente sul meccanismo
- Registrazione in un report dei dati rilevati dai test, associati al numero di matricola letto nel codice a barre
La struttura base e le protezioni sono realizzate in profilati di alluminio e pannelli in policarbonato; la zona anteriore di accesso alla macchina è protetta da barriere fotoelettriche che preservano l’operatore dai rischi legati alle movimentazioni durante la fase di lavoro.
Dati Tecnici
| Dimensioni d’ingombro: | |
| Altezza | 1800 mm |
| Larghezza | 1390 mm |
| Profondità | 806 mm |
| DATI TECNICI | |
| Attuatore roto-lineare | |
| Corsa | 50 mm |
| Forza max. | 65 N |
| Coppia max. | 10 Nm |
| Pinza a 3 griffe | |
| Pressione esercizio | 6 Bar |
| Forza di serraggio griffa chiusura a 6 Bar | 660÷807 N |
| Corsa | 3x8 mm |
| Peso | 145Kg |
| Potenza installata | 2 Kw |
| Tensione esercizio | 220 VAC |
| Tensione ausiliari | 24 V dc |
| Frequenza | 50Hz |
