TRIASSE LASER CO2 XYZ-TG

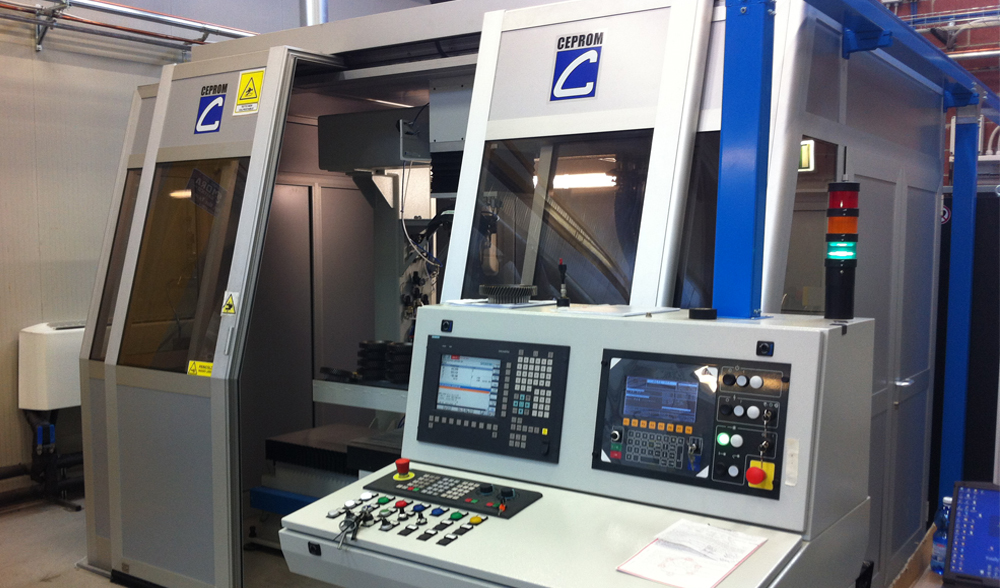

La macchina “TRIASSE LASER CO2 XYZ-TG” è stata progettata e costruita per essere abbinata ad un laser CO2 (nello specifico ROFIN DC 040).

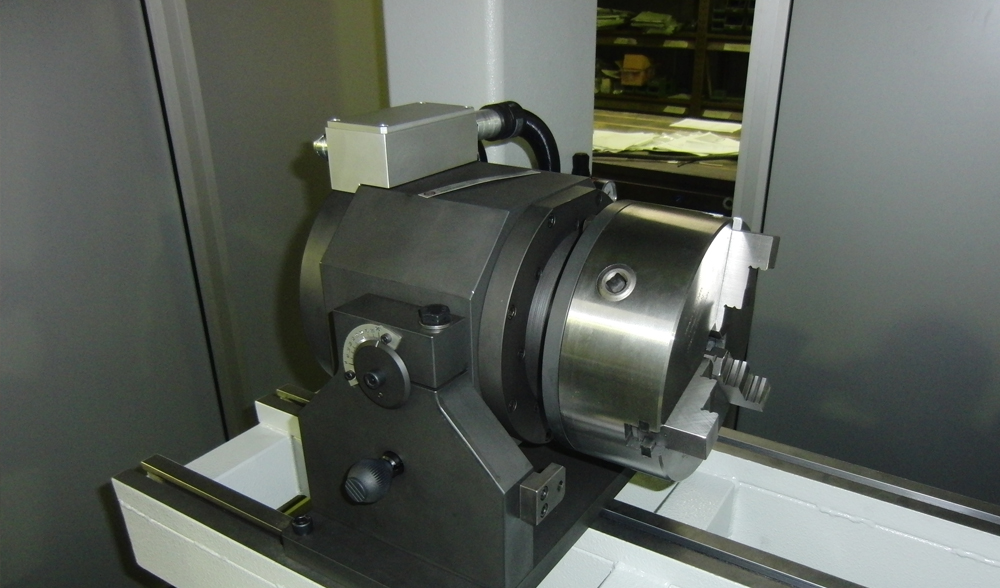

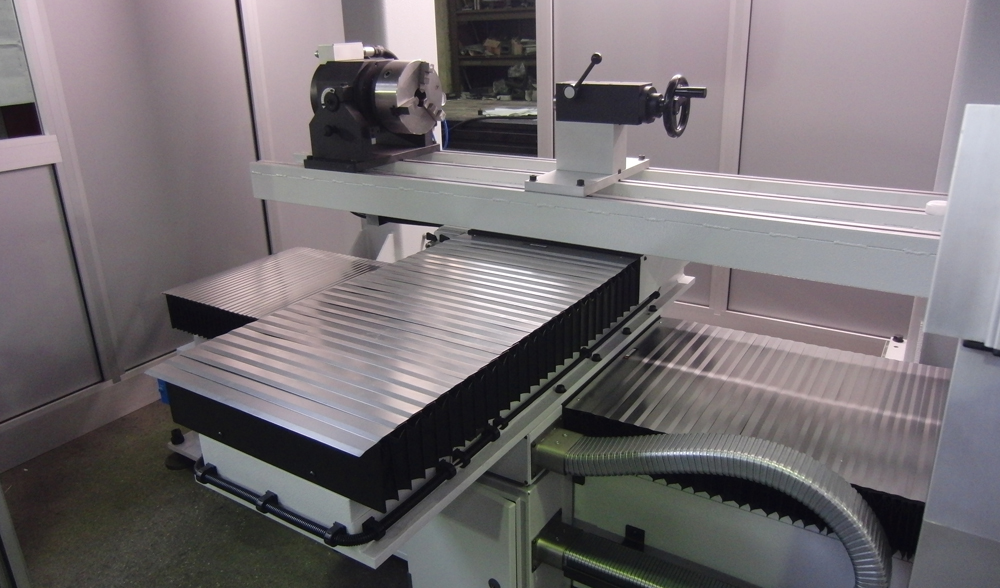

La nostra azienda ha progettato e costruito la macchina “TRIASSE LASER CO2 XYZ-TG” ideata per essere abbinata ad un laser CO2 (nello specifico ROFIN DC 040). Il sistema a tre assi lineari XYZ e Tavola girevole con contropunta è una soluzione general purpose per assolvere problematiche di taglio, saldatura e apporto di materiale in polvere mediante il laser CO2. E' dotata di Cabina di protezione classe 4 con portelloni scorrevoli e impianti gas di asservimento.

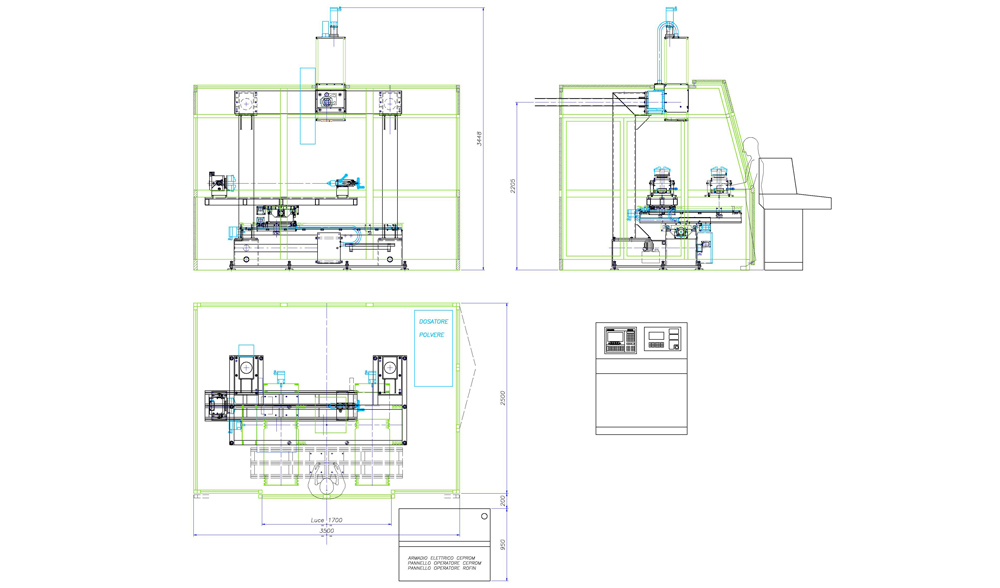

Dati Tecnici
| Altezza | 3448 mm |
| Larghezza | 3900 mm |
| Profondità | 3650 mm |
| Dimensione e pesi pezzi lavorabili | |
| Peso max | 30 Kg |
| Diametro max staffabile su mandrino | 250 mm |
| Lunghezza max (tra mandrino e contropunta) | 1200 mm |
| Asse X 750 | |
| Corsa | 750 mm |
| Passo vite | 5 mm |
| Velocità massima | 15000 mm/min |
| Precisione posizionamento | ± 0.015 mm |
| Ripetibilità posizionamento | ± 0.005 mm |
| ASSE Y 1200 | |
| Corsa | 1200 mm |
| Passo vite | 5 mm |
| Velocità massima | 15000 mm/min |
| Precisione posizionamento | ± 0.015 mm |
| Ripetibilità posizionamento | ± 0.005 mm |
| ASSE Z 500 | |
| Corsa | 500 mm |
| Passo vite | 5 mm |
| Velicità massima | 15000 mm/min |
| Precisione posizionamento | ± 0.015 mm |
| Ripetibilità posizionamento | ± 0.005 mm |
| Portata | 50 Kg |
| BIASSE XY | |
| Portata | 150 Kg |
| ASSE ROTANTE C | |
| Numero giri massimo | 120 giri/min |
| Coppia nominale | 19 Nm |
| Motore Torque | PHASE TK164-060-04 |
| Encoder incrementale magnetico con Refpoint | HEIDENHAIN ERM 2280C 1800 divisioni |
| Precisione posizionamento | ± 10” |
| Ripetibilità posizionamento | ± 5” |
| CNC SIEMENS SINUMERIK 840 D SL | |
| Peso | 2470 Kg |
| Potenza installata | 15 Kw |
| Alimentazione | 400V+N 50Hz |
