BANCO COLLAUDO RACCORDI MASCHERE
La macchina è stata progettata e realizzata per misurare la forza necessaria per il distacco di due componenti di un raccordo in materiale plastico.
Il macchina è stata progettata e realizzata per misurare la forza necessaria per il distacco di due componenti di un raccordo in materiale plastico, parte di una apparecchiatura medicale. Il distacco viene effettuato eseguendo una roto-traslazione relativa tra le due parti. Se la forza rilevata e superiore o inferiore al valore di un range impostato, il pezzo processato è ritenuto scarto.
Il carico e lo scarico del raccordo è manuale.

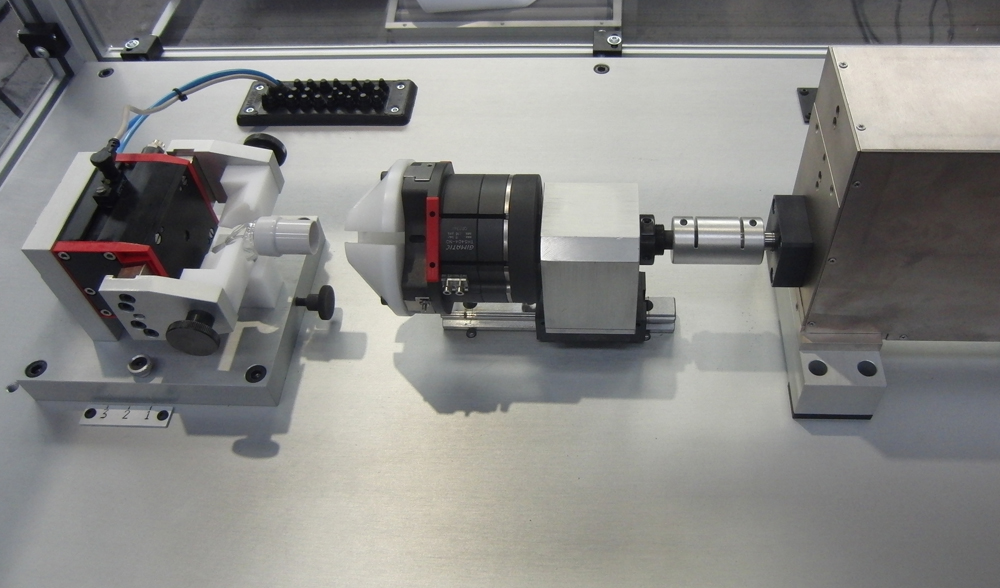

Premendo lo START CICLO avviene la chiusura della pinza che blocca una parte del raccordo.
Il gruppo traslatore calza sull’altra parte del raccordo.
Si chiude la pinza mandrino che fa presa su di esso.

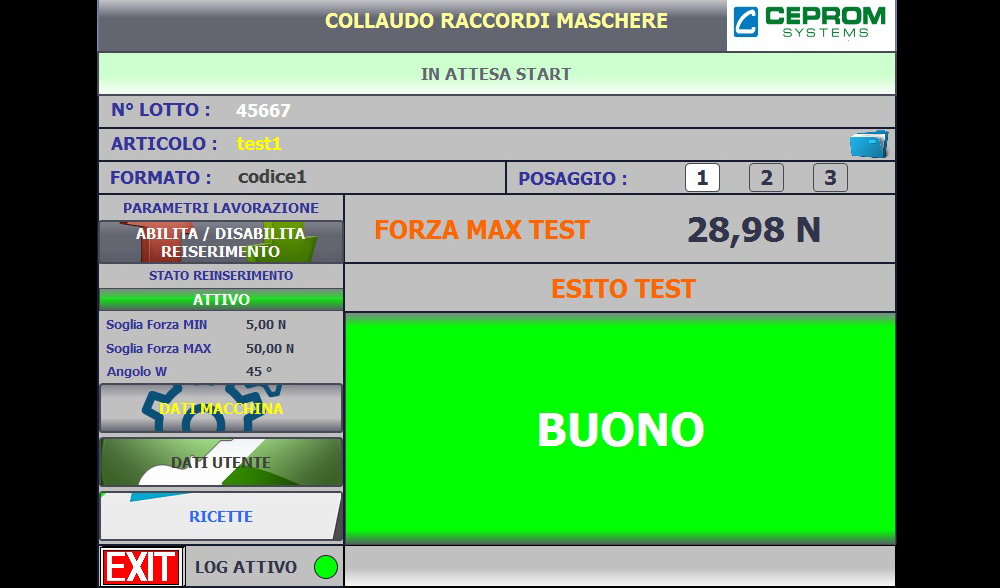

Successivamente il gruppo rotante e traslatore compie un movimento di roto-traslazione, misurando la forza necessaria per staccare le due parti, che poi vengono ricongiunte. Terminata la prova il banco di collaudo fornisce un report delle prove fatte e le forze applicate per lo stacco dei due raccordi.
Dati Tecnici
Dimensioni d'ingombro: | |
Altezza | 1858 mm |
Larghezza | 1395 mm |
Profondità | 806 mm |
Attuatore roto-lineare | |
Corsa | 50 mm |
Forza max. | 65 N |
Coppia max. | 10 Nm |
Peso | 130 Kg |
Pressione esercizio | 6 Bar |
Potenza installata | 2 Kw |
Alimentazione | |
Tensione esercizio | 220 VAC |
Tensione ausiliari | 24 V DC |
Frequenza | 50Hz |
