INSERIMENTO CUSCINETTI
Macchina che esegue l’assemblaggio di un albero, due cuscinetti ed un rotore di un motore elettrico tramite l’azione di un cilindro oleodinamico.
COD: 394
Categoria: APPLICAZIONI SPECIALI

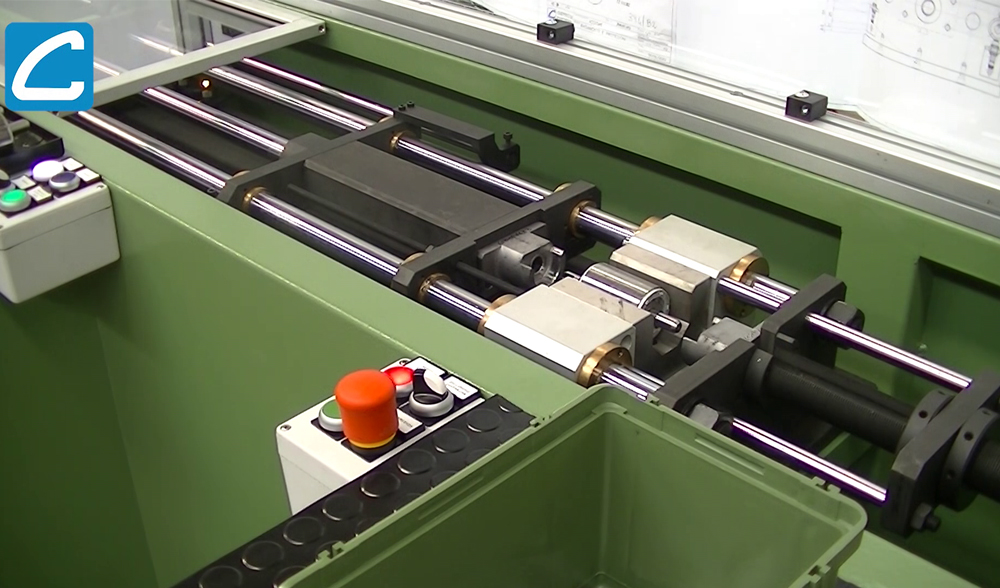

La macchina “INSERIMENTO CUSCINETTI” è stata progettata e costruita per eseguire l’assemblaggio di un albero, due cuscinetti ed un rotore di un motore elettrico. Tale assemblaggio viene effettuato dall'azione del cilindro oleodinamico che movimentando un carro determina l'impacchettamento ed il piantaggio dei cuscinetti nelle apposite sedi del rotore, assemblando così i quattro elementi.
La macchina prevede le seguenti fasi di processo:
- Attrezzamento della macchina in funzione della tipologia e delle dimensioni dei componenti da assemblare;
- Assemblaggio manuale del rotore con l'albero;
- Carico manuale del rotore assemblato e dei cuscinetti nelle sedi previste;
- Esecuzione del ciclo di lavoro in manuale o in automatico;
- Scarico del pezzo assemblato.
Dati tecnici
Dimensioni d'ingombro: | |
Altezza | 1805 mm |
Larghezza | 2400 mm |
Profondità | 900 mm |
Caratteristiche generali impianto idraulico | |
Cilindro: Al=50mm; C=650mm; F(30 bar)=5890 N | n°1 |
Capacità serbatoio | 40 L |
Motore elettrico asincrono 2.2 Kw, 4 poli, 220/380 V, 50 Hz | |
Pompa ad ingranaggi (Casappa PLP 20-16) | |
Pesi | |
Basamento e protezioni | 220 kg |
Meccanismo | 160 kg |
Attrezzature | 45 kg |
Armadio elettrico | 25 kg |
Centralina vuota | 100 kg |
Peso totale | 550 kg |
Potenza installata | 3 kW |
Corrente nominale | 5.5 A |
Alimentazione | 400Vac |
Frequenza | 50 Hz |
