TRANCIATURA E MARCATURA LASER BARRE IN ARGENTO

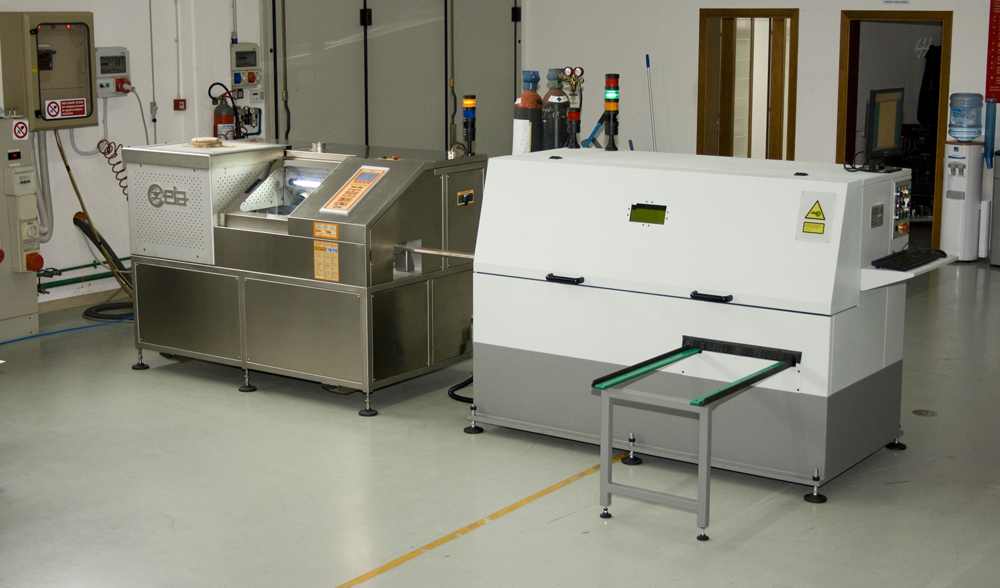

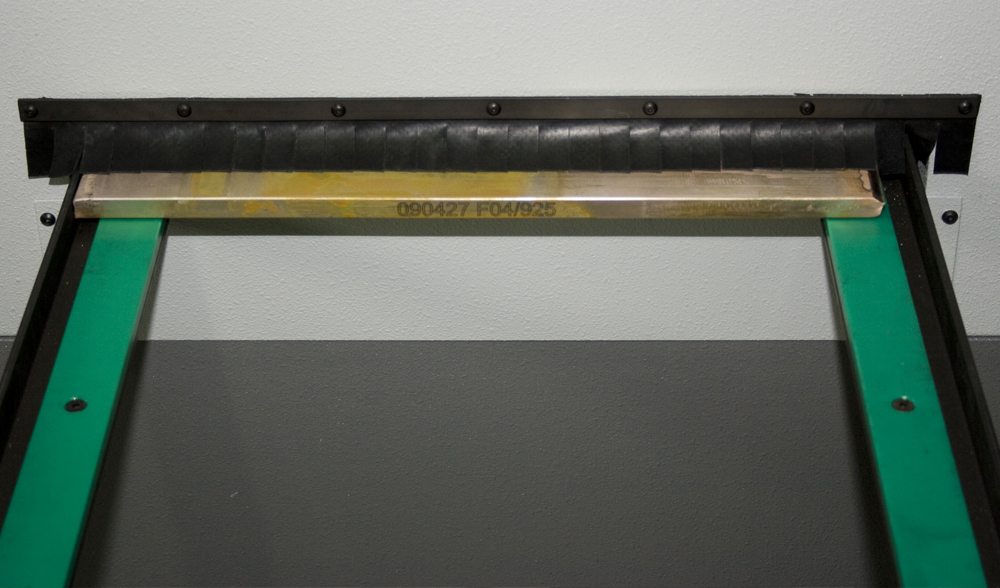

La macchina “TRANCIATURA E MARCATURA LASER BARRE” è stata progettata per operare su barre in ARGENTO di sezione rettangolare. Tali barre, opportunamente inserite nella macchina, vengono tranciate a misura, marcate mediante laser e immagazzinate.
La macchina “TRANCIATURA E MARCATURA LASER BARRE” è stata progettata per operare su barre in ARGENTO di sezione rettangolare. Tali barre, opportunamente inserite nella macchina, vengono tranciate a misura, marcate mediante laser e immagazzinate.
La macchina è studiata per essere alimentata da un sistema di fusione a colata continua. Il taglio della barra viene eseguito con barra in movimento (taglio al volo).
Dati Tecnici
| Altezza | 1800 mm |
| Larghezza | 2200 mm |
| Profondità | 1830 mm |
| Dimensione barre prodotte | |
| Altezza | 15 mm |
| Larghezza | 70 mm |
| Lunghezza | 500 (±5)mm |

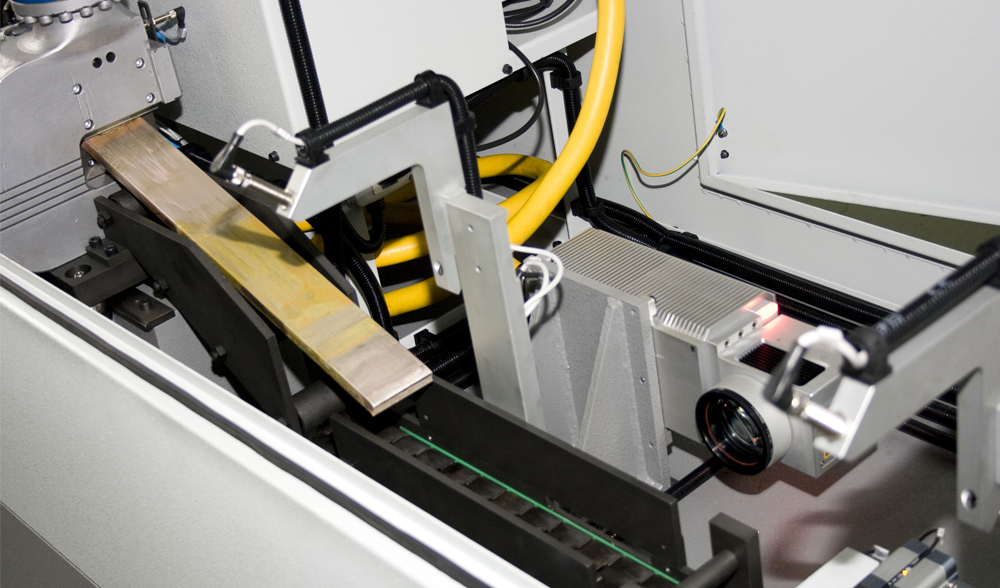

| Laser YAG di marcatura Trumark 3010 | |
| Lunghezza d’onda | 1064 nm |
| Distanza focale | 160 mm |
| Picco di potenza | 50 kW |
| Spot (a f=160 mm) | 70 µm |
| Alimentazione elettrica | 230V; 50Hz; 10A |
| Potenza max. assorbita | 0,9 kW |
| Cesoia elettrica TP 110 | |
| Potenza idraulica | 30 ton |
| Potenza elettrica | 1.15 kW |
| Pressione | 700 bar |
| Pesi | |
| Macchina | 950 kg |
| Magazzino barre | 20 Kg |
| Potenza installata | 5 Kw |
| Alimentazione | 400V 50Hz |
