LINEA PRESSATURA BOCCOLE

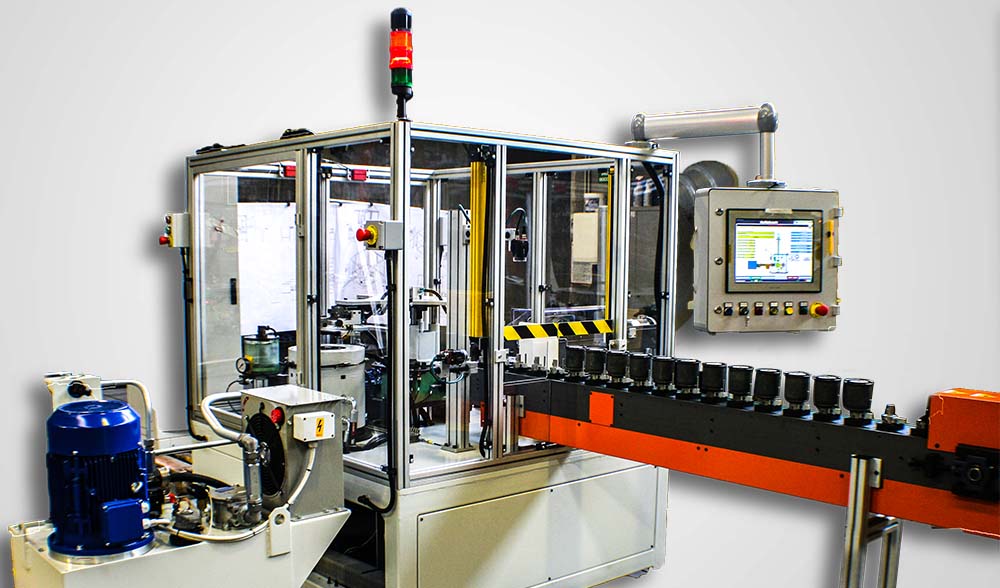

La macchina “Linea pressatura boccole” è stata progettata per eseguire in automatico la pressatura di speciali boccole elastiche.
La macchina “Linea pressatura boccole” è progettata per eseguire in automatico la pressatura di speciali boccole elastiche.
La linea prevede le seguenti fasi di processo, da eseguire con la linea opportunamente attrezzata in funzione del tipo di articolo da processare:
a) Carico manuale delle boccole sul trasportatore di carico che alimenta la linea
b) Controllo geometrico mediante telecamere di visione e individuazione di boccole non conformi alle specifiche cliente

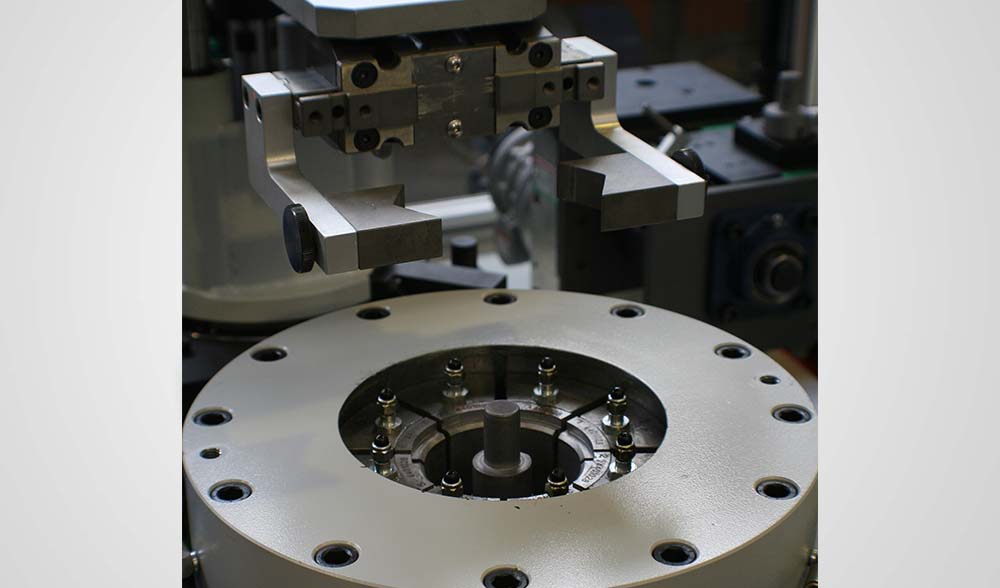

c) Pressatura boccola
d) Controllo dimensionale, per verificare che il diametro della boccola dopo pressatura rispetti le specifiche desiderate
e) Scarico dei pezzi processati con apposito trasportatore: i pezzi che superano il controllo dimensionale si accumulano a fine nastro mentre quelli “scarto” vengono deviati e accumulati in una zona separata.

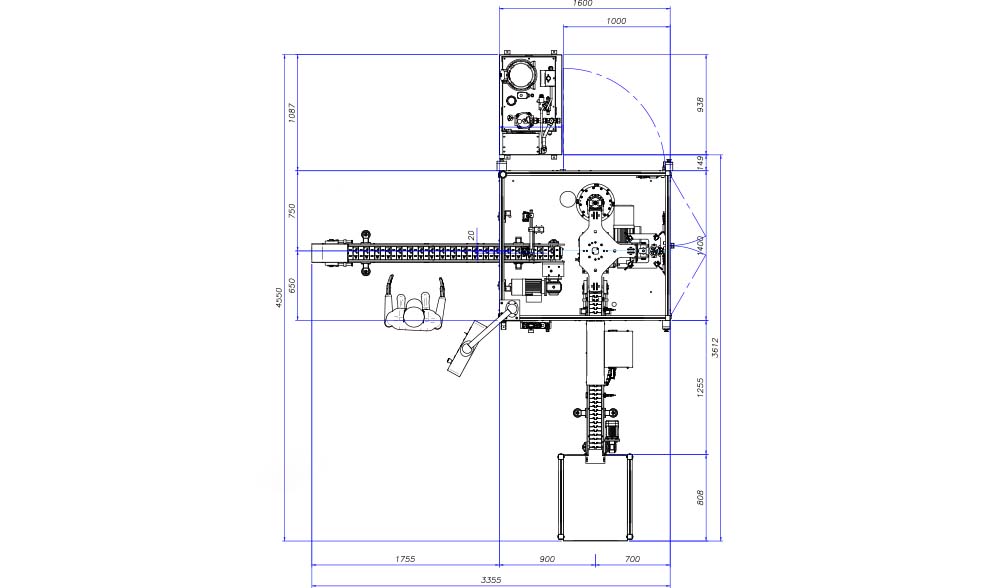

Dati Tecnici
Altezza | 1800 mm |
Larghezza | 4550 mm |
Profondità | 3355 mm |
Tempistiche | |
Tempo di processo | 4.2 sec/pezzi |
Caretteristiche componenti | |
Forza di pressatura | 45 Ton |
Pressione di esercizio | 120 bar |
Precisione posizionamento | ± 0.05 mm |
Diametro massimo apertura porta morsetti | 118.5 mm |
Diametro minimo apertura porta morsetti | 99 mm |

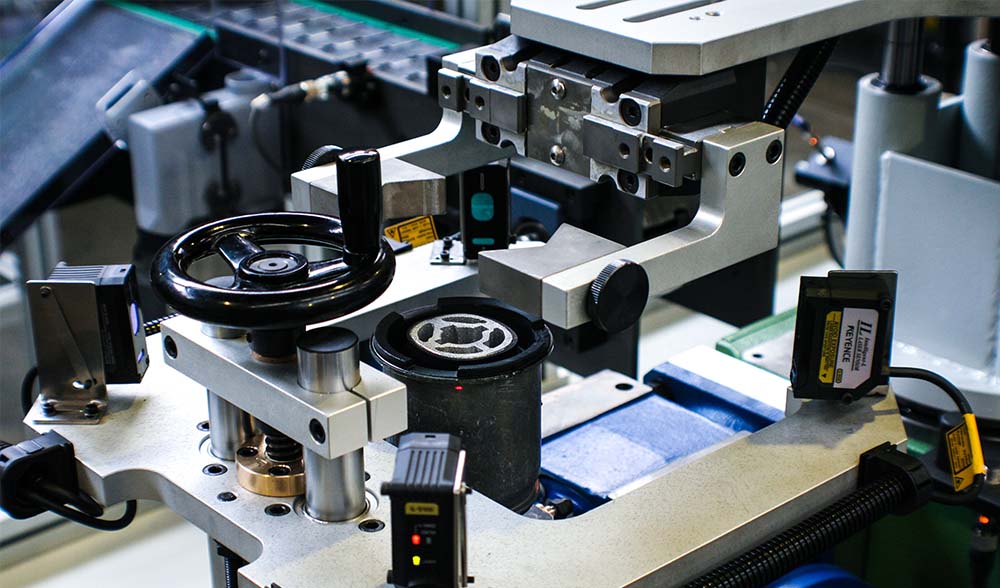

Sensore laser | |
Campo di misura | 75-130 mm |
Linearità | ± 0.06 mm |
Ripetibilità | ± 0.04 mm |
Tipo di laser | class 2 |
Peso | 1750 Kg |
Potenza installata | 6 Kw |
Voltaggio | 400V+N 50Hz |
Voltaggio ausiliario | 24 V DC |
