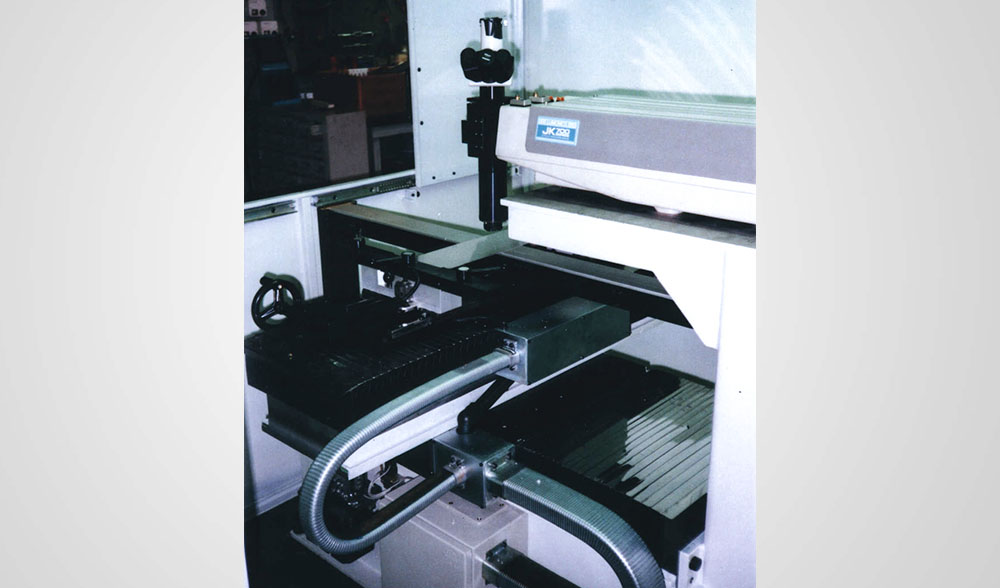

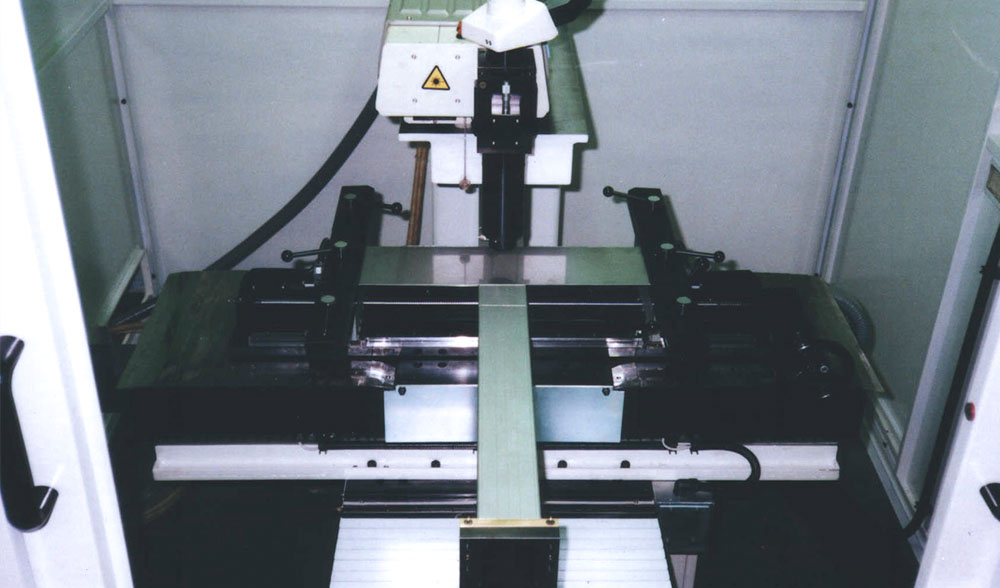

BIASSE TAGLIO LASER LAMIERE BTL 600
Il sistema di movimentazione è stato progettato e costruito per eseguire il taglio, mediante laser Nd YAG, di lamiere, le cui dimensioni sono riportate nelle specifiche tecniche.
Il sistema di movimentazione è stato progettato e costruito per eseguire il taglio, mediante laser Nd YAG, di lamiere, le cui dimensioni sono riportate nelle specifiche tecniche.
Grazie alla robustezza, alla rigidità delle strutture, all’ altissima precisione di posizionamento e alla notevole velocità di lavoro, il biasse esalta le eccezionali caratteristiche del raggio laser, consentendo l’esecuzione di pezzi dalle forme più svariate e complesse, con ottima finitura superficiale e spessore di taglio minimo.
Le ondulazioni e le irregolarità che di norma sono presenti sui fogli di lamiera non modificano la posizione del punto di focalizzazione del fascio laser rispetto al materiale da tagliare in quanto la lamiera viene bloccata da apposite pinze e fatta scorrere su un piano fisso rispetto al punto di focalizzazione.
E’ costituita da:
- Biasse 600x600 con controllo CNC
- Sistema di pinzatura con recupero delle ondulazioni della lamiera
- Basamento e spalla
- Attrezzo e traversa
- Cabina di protezione classe 4
- Sistema di regolazione dei gas di supporto al taglio
Dati Tecnici
Lamiere | |
Larghezza min. | 125 mm |
Larghezza max. | 700 mm |
Lunghezza max. | 600 mm |
Spessore min. | 0.5 mm |
Spessore max. | 5 mm |
Dimensioni | |
Altezza | 1950 mm |
Larghezza | 2100 mm |
Profondità | 2260 mm |
Corse utili | |
Asse X | +/- 300 mm |
Asse Y | +/- 300 mm |
Velocità di avanzamento | |
Asse X | 0-15000 mm/min |
Asse Y | 0-15000 mm/min |
Precisione di posizionamento | |
Asse X | +/- 0.01 mm |
Asse Y | +/- 0.01 mm |
Ripetibilità di posizionamento | |
Asse X | +/- 0.005 mm |
Asse Y | +/- 0.005 mm |
Peso | 1200 Kg |
Alimentazione | 380 V 50 Hz |
Potenza elettrica installata | 5.5 KW |
