ISOLA TG PER CALOTTE Diam. 124
La macchina “ISOLA T.G. PER CALOTTE diametro 124” è stata realizzata per eseguire in automatico una serie di lavorazioni su calotte pressofuse in alluminio.
La macchina “ISOLA T.G. PER CALOTTE diametro 124” è stata realizzata per eseguire in automatico una serie di lavorazioni su calotte pressofuse in alluminio.
Presenta tre stazioni di lavoro (tranciatura laterale, tranciatura frontale, foratura laterale) oltre a quelle di carico e scarico pezzo; un nastro trasportatore dotato di 20 pallet costituisce inoltre un magazzino pezzi, che garantisce autonomia di lavoro della macchina. Il ciclo di lavoro prevede:
- carico automatico pezzi
- tranciatura laterale

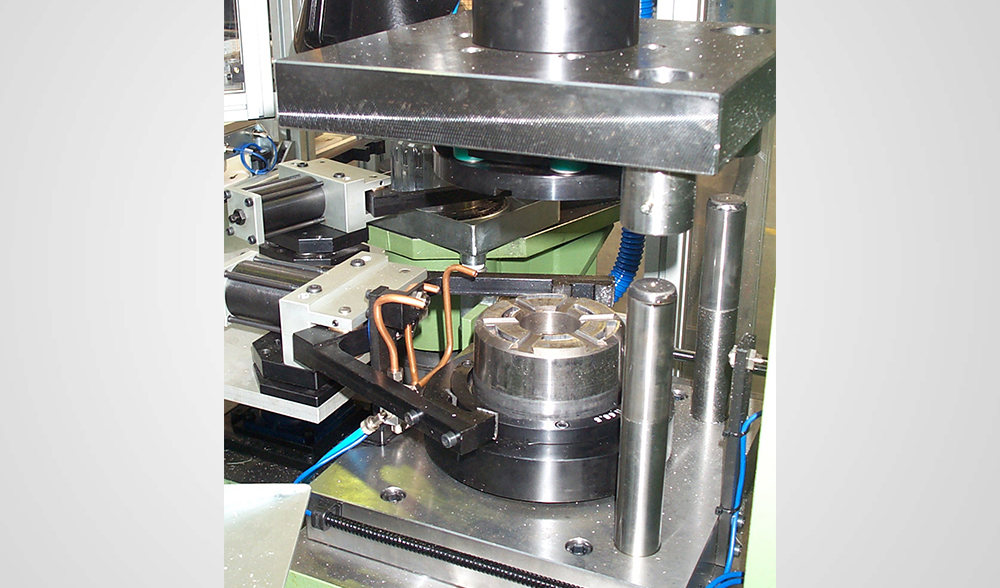

- tranciatura frontale

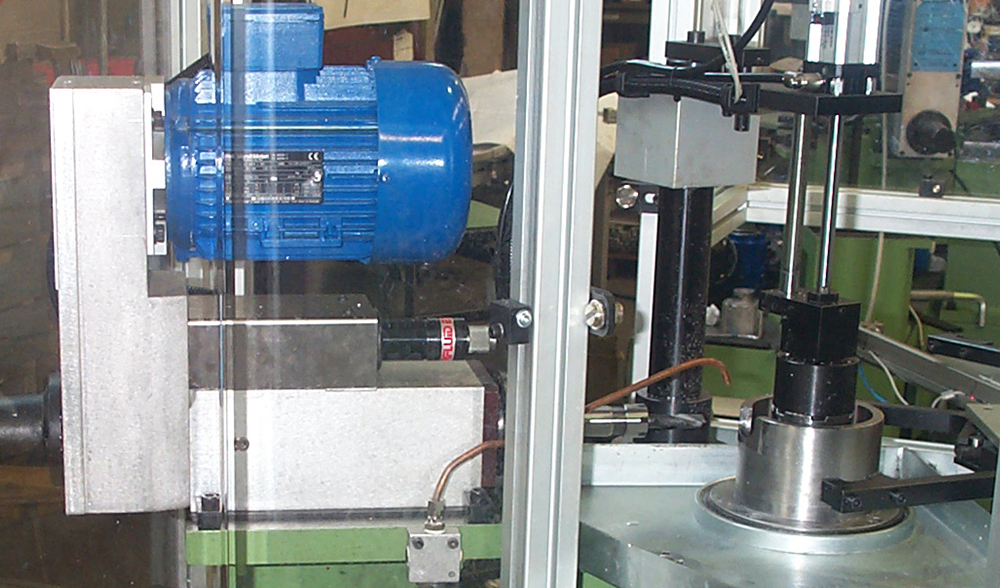

- foratura laterale
- scarico pezzi
Essendo necessario diversificare le lavorazioni, a seconda della tipologia di pezzo e delle esigenze del cliente, la macchina è programmabile: oltre ad escludere la stazione di tranciatura frontale, è possibile definire le posizioni dove eseguire la tranciatura laterale e quelle in cui va effettuata la foratura. I parametri di lavorazione possono essere salvati creando delle “ricette”, files che, identificati da un codice, possono essere richiamati all'occorrenza.
Dati Tecnici
| Dimensioni d'ingombro | |
| Altezza | 2293 mm |
| Larghezza | 4280 mm |
| Profondità | 2460 mm |
| Caratteristiche generali impianto idraulico | |
| Cilindro tranciatura laterale | Al=40mm; C=30mm; F(100 bar)=12330N n°2 |
| Cilindro tranciatura frontale | Al=100mm; C=200mm; F(200 bar)=154000N n°1 |
| Capacità serbatoio | 250 l |
| Motore elettrico asincrono | 7.5 Kw, 4 poli, 380/660 V, 50 Hz |
| Tripla pompa ad ingranaggi | (Casappa PLP 30-27+PLP 20-16+PLP 10-6.3) |
| Componenti meccanici commerciali | |
| Unità foratrice Bontempi C50/MO motore asincrono trifase 4 poli 0.75 Kw 1350 giri/1’ | |
| Tavola gir. Autorotor T25 05 270°; mot. autofr. 0.22 Kw, 4 p, 220/380 V, 50 Hz; ridut. RV40 25/1 | |
| Nastro trasportatore FlexLink “XM ad ippodromo” interasse curve 1800mm | |
| Pesi | |
| Macchina | |
| Braccio a crocera 5 posizioni sollevamento 90 mm | 130 Kg |
| Pinze di presa | 35 Kg |
| Basamento e protezioni | 630 Kg |
| Stazione carico | 100 Kg |
| Stazione tranciatura laterale calotte f124 | 180 Kg |
| Pressa | 630 Kg |
| Stampo tranciatura frontale calotte f124 | 100 Kg |
| Carrello rotazione pezzo | 10 Kg |
| Stazione foratura | 150 Kg |
| Carro per regolazione verticale testina | 35 Kg |
| Peso totale | 2000 Kg |
| Centralina idraulica (vuota) | 180 Kg |
| Vasca acqua e pompa | 20 Kg |
| Armadio elettrico | 100 Kg |
| Potenza installata | 12 Kw |
| Alimentazione | 400V 50Hz |
