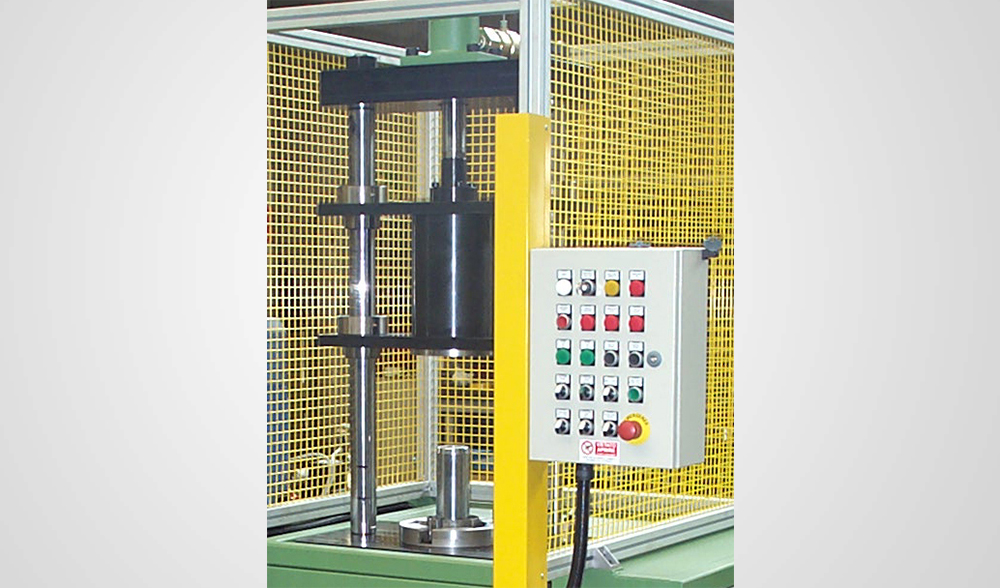

PRESSA PIANTAGGIO TUBO ALETTATO SU STATORE
La macchina “PRESSA PIANTAGGIO TUBO ALETTATO SU STATORE” è stata progettata e costruita per assemblare, mediante pressatura, “tubi alettati” su “statori” per motori.
COD: 278
Categoria: APPLICAZIONI SPECIALI
La macchina “PRESSA PIANTAGGIO TUBO ALETTATO SU STATORE” è stata progettata e costruita per assemblare, mediante pressatura, “tubi alettati” su “statori” per motori.
Il carico/scarico dei componenti da assemblare/assemblati è manuale; il ciclo di pressatura è automatico, ad opera di cilindri idraulici di cui sono riportate le caratteristiche nella scheda tecnica della macchina.
La macchina va opportunamente attrezzata in funzione della tipologia di produzione che si intende effettuare.
Dati Tecnici
Dimensioni d'ingombro | |
Altezza | 2764 mm |
Larghezza | 2000 mm |
Profondità | 1267. 5 mm |
Caratteristiche generali impianto idraulico | |
Cilindro pressatura | Al= 100 MM; C=500 mm; F(120 bar)=94250 N n°1 |
Cilindro estraz. cono (stelo passante d=35) | Al=63 mm; C=100 mm; F(120bar)=25850 N n°1 |
Cilindro estraz. pezzo | Al=50 mm; C=50 mm; F(120bar)=23560 N n°1 |
Cilindro spina | Al=25 mm; C=240 mm; F(120bar)=5890 N n°4 |
Capacità serbatoio | 400 l |
Motore elettrico asincrono | 11 Kw, 4poli 380/660V 50 Hz |
Doppia pompa a palette | 40 l + 70 l |
Pesi | |
Pressa | 450 Kg |
Basamento e protezioni | 300 Kg |
Centralina (vuota) | 200 Kg |
Armadio elettrico | 50 Kg |
Peso totale | 1000 Kg |
Potenza installata | 11.5 Kw |
Potenza nominale massima | 25 Kw |
Alimentazione | 380V 50 Hz |
