CARICATORE E ATTREZZATURA PER CENTRO DI LAVORO
La macchina “CARICATORE E ATTREZZATURA PER CENTRO DI LAVORO” è stata progettata e costruita per integrare un centro di lavoro “Duracenter 5” della Mori Seiki, destinato alla lavorazione di barre in alluminio lunghe fino a 4 metri.
La macchina “CARICATORE E ATTREZZATURA PER CENTRO DI LAVORO” è stata progettata e costruita per integrare un centro di lavoro “Duracenter 5” della Mori Seiki, destinato alla lavorazione di barre in alluminio lunghe fino a 4 metri.
E’ un sistema di alimentazione automatica che garantisce al centro di lavoro una discreta autonomia. La macchina è costituita da:
a) Magazzino/caricatore barre: è un dispositivo che, alloggiando fino a 12 barre in alluminio, alimenta in modo automatico il centro di lavoro, garantendone un’ autonomia di 8 ore.

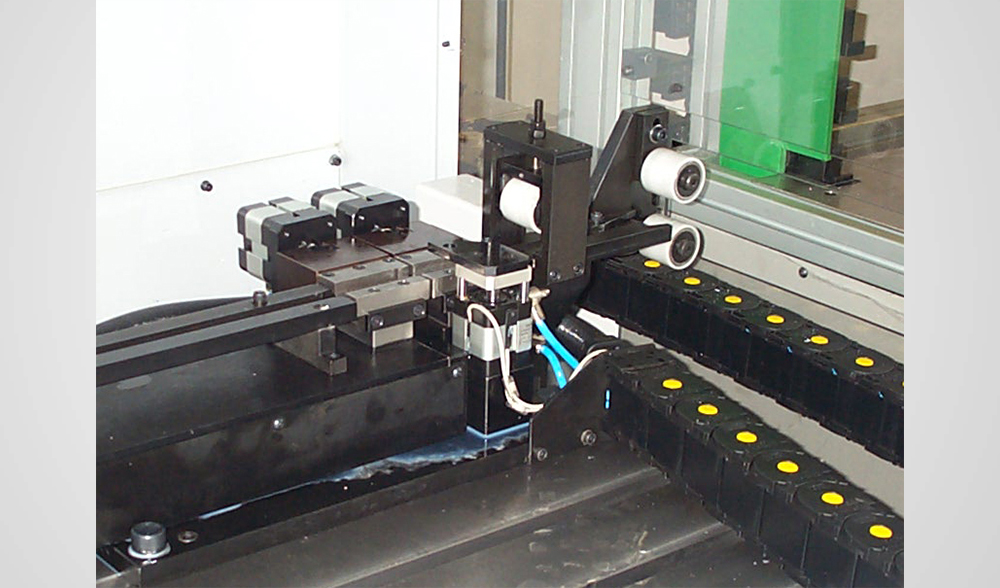

b) Attrezzatura di bloccaggio: è un dispositivo destinato ad essere fissato alla banchina della macchina.
Ad esso sono affidati l’avanzamento della barra e il suo staffaggio in fase di lavorazione.
Dati Tecnici
| Magazzino barre (dimensioni d'ingombro) | |
| Altezza | 2100 mm |
| Larghezza | 4205 mm |
| Profondità | 750 mm |
| Capacita (n. barre immagazzinabili) | 12 barre |
| Lunghezza barre | 4000 mm |
| Peso | 500 Kg |
| Attrezzatura bloccaggio (dimensioni d'ingombro) | |
| Altezza | 248 mm |
| Larghezza | 1217 mm |
| Profondità | 262.5 mm |
| Peso | 40 Kg |
| Caratteristiche generali | |
| Cilindro morse | Al=40 C=5 |
| Cilindro premi barra | Al=32 C=10 |
| Cilindro spingi barra | Al=32 C=500 |
| Interruttore Autorotor AP70.4.270 | 4 divis. 270° angolo camma |
| Motore PAM71 | 0.37 Kw |
| Riduttore RMI50 | i = 40 |
| Potenza installata | 1,5 Kw |
| Alimentazione | 380V 50Hz |
