MACCHINA PER COLLAUDO EVM 3-5-10-18
La macchina è stata realizzata per eseguire il collaudo di pompe prodotte dall’azienda committente.
La macchina è stata realizzata per eseguire il collaudo di pompe prodotte dall’azienda committente. Il funzionamento è di tipo semiatumatico: il carico/scarico dei pezzi da collaudare è manuale mentre le successive operazioni legate al ciclo di collaudo sono automatizzate. La struttura base della macchina è una vasca in acciaio inox: oltre a supportare gli elementi necessari alla prova di collaudo, contiene l’acqua utilizzata nel ciclo di prova.
Le protezioni, fissate alla vasca, sono costituite da una struttura di profilati in alluminio e pannelli in PVC e da due portelli scorrevoli con interruttore di sicurezza. Attrezzata opportunamente la macchina in funzione della tipologia di pompa da testare, l’operatore carica il pezzo su di un carrello, al di fuori delle protezioni; spingendo il carrello il pezzo raggiunge la zona di lavoro della macchina.

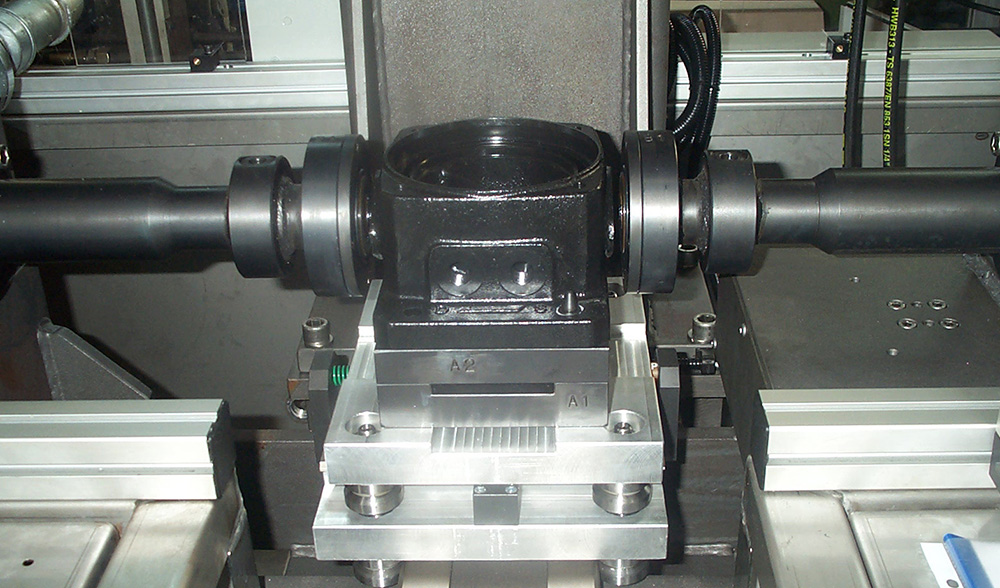

La pompa viene staffata e accoppiata ad un circuito che, a protezioni chiuse, ne esegue il collaudo. A prova ultimata l’esito del test viene segnalato mediante l’accensione di apposite spie e l’operatore può aprire i portelli di protezione e scaricare il pezzo; questo verrà depositato sul pianale forato della vasca, per la fase di gocciolamento/asciugatura.
Dati Tecnici
Dimensioni d'ingombro | |
Altezza | 3000 mm |
Larghezza | 3000 mm |
Profondità | 1650 mm |
Caratteristiche generali impianto idraulico | |
Cilindro tappaggio pompa | Al=50mm C=25mm F(80 bar)=15700N n°1 |
Capacità serbatoio | 7 Lt |
Motore elettrico | AC 0.55-0.75 Kw, 4 poli, 380/660V 50Hz |
Pompa cilindrata | 1.2 cc/giro |
Pesi | |
Tappaggio pompa | 230 Kg |
Asse Verticale EDC | 420 Kg |
Basamaneto e protezioni | 400 Kg |
Attrezzature collaudo e pompa EVM 3-5-10-18 | 30 Kg |
Tubature | 100 Kg |
Peso totale | 1180 Kg |
Potenza installata | 1 Kw |
Alimentazione | 380V 50Hz |
