COLLAUDO POMPE BHS 6”

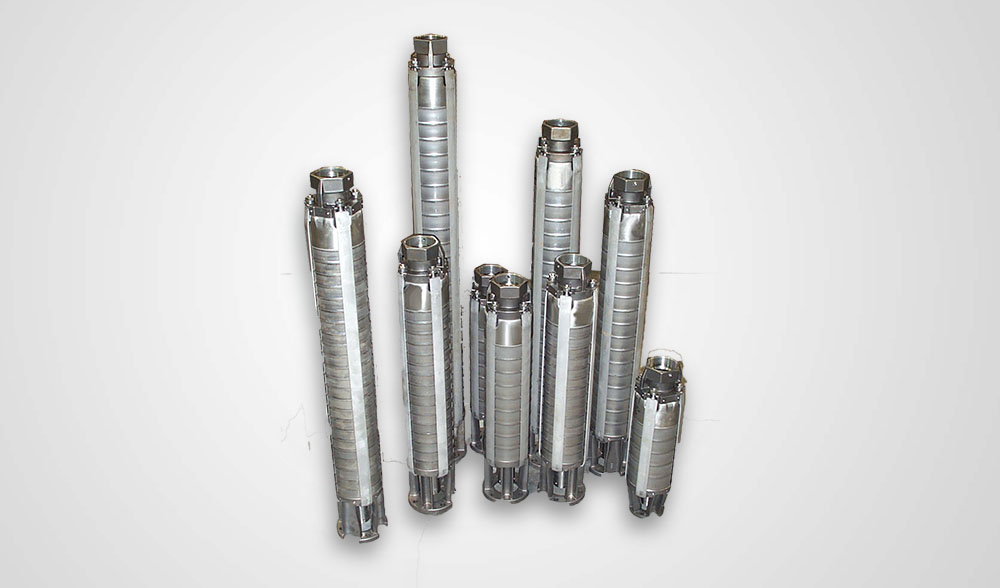

La macchina COLLAUDO POMPE BHS 6″ è stata progettata e costruita per collaudare pompe ad immersione.
COD: 240
Categoria: MACCHINE SPECIALI DI PROVE E COLLAUDO
La macchina COLLAUDO POMPE BHS 6" è stata progettata e costruita per collaudare pompe ad immersione.
E’ costituita da un braccio rotante sul quale vengono montati pompa e motore in posizione orizzontale; un attuatore rotante movimenta il braccio, portando pompa e motore in posizione verticale ed immergendoli in una vasca piena d’acqua.
Un dispositivo di staffaggio connette la pompa ad un impianto idraulico, che ne esegue il collaudo.
A prova ultimata la pompa viene sconnessa dall’impianto di collaudo, riportata in posizione orizzontale e rimossa dal braccio rotante.
I gruppi che costituiscono la macchina sono:
- Avvitatura e svitatura campana
- Braccio rotante
- Attutature rotante
- Vasca
- Cancello e protezione vasca
- Carro porta staffaggio
- Staffaggio pompa verticale
- Basamento e protezioni
- Attrezzamento
- Cuneo
Dati Tecnici
Dimensioni d'ingombro | |
Altezza | 1810 mm |
larghezza | 4560 mm |
Profondità | 2290 mm |
Profondità scavo | 2560 mm |
Circuito pneumatico | |
Pressione di esercizio aria compressa | 5 bar |
Centralina oleodinamica | |
Potenza motore | 4 Kw |
Capacità serbatoio | 60 litri |
Portata | 16 litri/min |
Pressione massima | 160 bar |
Pressione esercizio | 120 bar |
Vasca | |
Altezza | 3500 mm |
Lunghezza | 3500 mm |
Larghezza | 500 mm |
Capacità | 6000 l |
Peso | 3500 Kg |
Potenza installata | 5.5 Kw |
Alimentazione | 380V 50Hz |
