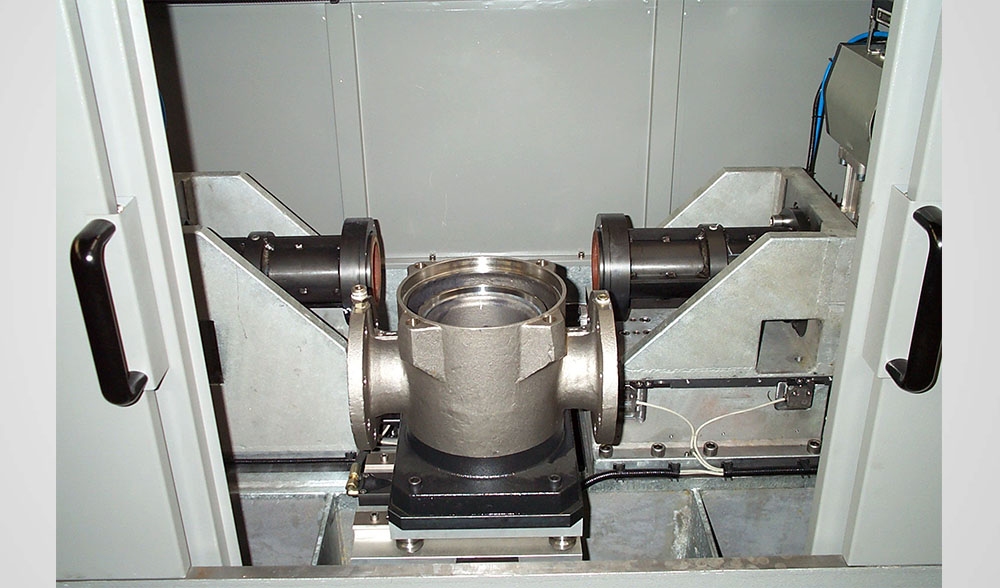

COLLAUDO POMPE EVM 30/60
La macchina collaudo pompe è stata progettata e realizzata per collaudare varie tipologie di pompe.
COD: 234
Categoria: MACCHINE SPECIALI DI PROVE E COLLAUDO
La macchina collaudo pompe è stata progettata e realizzata per collaudare varie tipologie di pompe.
E’ costituita da:
- Struttura generale con protezioni
- Impianto elettrico con PLC
- Tappaggio fisso
- Carro porta tappaggio mobile con bloccaggio
- Carro a croce XY per supporto-movimentazione pompa
- Attrezzature da montare in macchina in funzione del tipo di pompa
Nota: per tappaggio si intende il dispositivo che consente la connessione della pompa con l'impianto idraulico studiato per eseguire il collaudo.
Dati Tecnici
Dimensioni d'ingombro | |
Altezza | 1800 mm |
Larghezza | 2630 mm |
Profondità | 1370 mm |
Alesaggio Primo Stadio carro porta tappaggio mobile | 25 mm |
Alesaggio Doppio Stadio carro porta tappaggio mobile | 80 mm |
Corsa carro porta tappaggio mobile | 25 mm |
Pressione minima di tappaggio | 30 bar |
Pressione massima di tappaggio | 120 bar |
Alesaggio cilindro cuneo | 32 mm |
Corsa cilindro cuneo | 70 mm |
Pressione minima di spinta del cuneo | 30 bar |
Pressione massima di spinta del cuneo | 120 bar |
Angolo di inclinazione del cuneo | 4° |
Corsa asse Y | 350 mm |
Corsa cilindro di reazione asse X | 15 mm |
Peso | 1800 Kg |
Potenza installata | 2.2 Kw |
Alimentazione | 380V 50Hz |
