ATTREZZATURE BLOCCAGGIO TELAI MOTOCICLI HONDA E DUCATI
Sono dispositivi realizzati per essere montati su un centro di lavoro a controllo numerico con cambio pallet della Mori Seiki (SH5000), macchina la cui continuità operativa è garantita dall’alternarsi di sei pallet porta pezzo.
Sono dispositivi realizzati per essere montati su un centro di lavoro a controllo numerico con cambio pallet della Mori Seiki (SH5000), macchina la cui continuità operativa è garantita dall’alternarsi di sei pallet porta pezzo: mentre la macchina lavora i pezzi montati su un pallet, l’operatore può dedicarsi al carico-scarico pezzi sui pallet restanti.

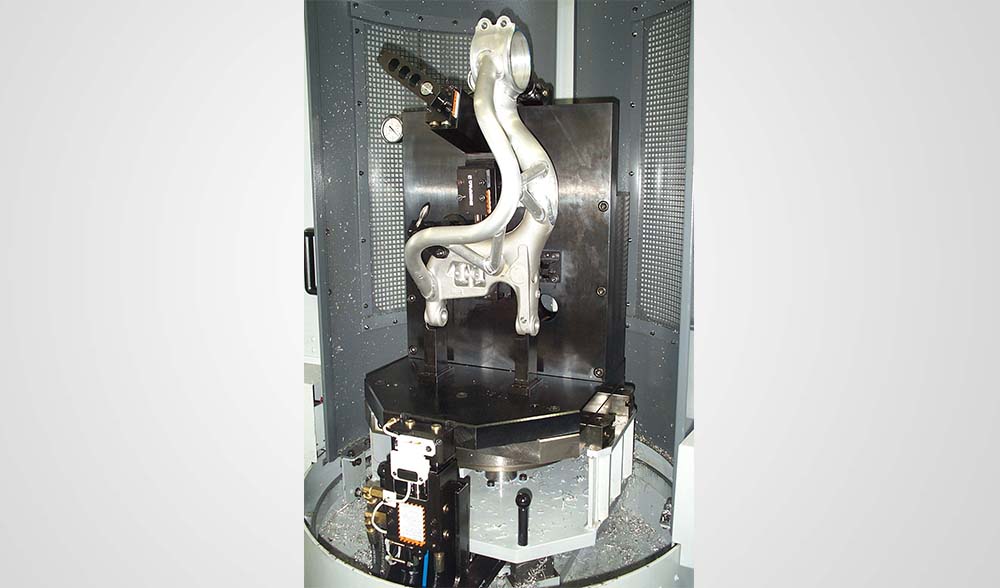

Le attrezzature in questione, montate sui suddetti pallet, provvedono, mediante l’azione di cilindri oleodinamici, allo staffaggio rapido, sicuro, preciso e stabile di componenti di telai per motocicli Honda e Ducati da sottoporre a lavorazione meccanica. Le operazioni di alimentazione oleodinamica dell’attrezzatura e lo staffaggio dei pezzi avvengono ad opera di un “giunto idraulico” quando il pallet è nella zona di carico pezzi.
A staffaggio ultimato, il giunto si disconnette, interrompendo l’alimentazione dell’attrezzatura, la quale dovrà mantenere la pressione interna dell’olio, garantendo uno staffaggio stabile del pezzo fino al termine del ciclo di lavoro.
La macchina è inoltre dotata di un dispositivo radio che, abbinato ad un pressostato presente su ogni singola attrezzatura di staffaggio, consente di monitorare a distanza la pressione dell’olio nelle attrezzature.
Dati Tecnici
Dimensioni d'ingombro | Forcellone Post.Ducati |
Altezza | 731 mm |
Larghezza | 605 mm |
Lunghezza | 658 mm |
Pressione massima impianto oleodinamico | 180 bar |
Pressione di lavoro impianto oleodinamico | 180 bar |
Peso | 450 Kg |
Numero pezzi staffabili | 2 |
Dimensioni d'ingombro | Forcellone Honda |
Altezza | 768 mm |
Larghezza | 581.5 mm |
Lunghezza | 630 mm |
Pressione massima impianto oleodinamico | 180 bar |
Pressione di lavoro impianto oleodinamico | 180 bar |
Peso | 280 Kg |
Numero pezzi staffabili | 1 |
Dimensioni d'ingombro | Forcellone Ducati |
Altezza | 638 mm |
Larghezza | 500 mm |
Lunghezza | 630 mm |
Pressione massima impianto oleodinamico | 180 bar |
Pressione di lavoro impianto oleodinamico | 180 bar |
Peso | 300 Kg |
Numero pezzi staffabili | 1 |
