INTERFACCIA MORI SEIKI NH4000 E N°6 ATTREZZATURE
La macchina Mori Seiki NH4000 è un centro di lavoro in grado di gestire due pallet che, a turno, occupano la zona di “carico/scarico pezzi” e quella “di lavorazione pezzi”.
La macchina Mori Seiki NH4000 è un centro di lavoro in grado di gestire due pallet che, a turno, occupano la zona di “carico/scarico pezzi” e quella “di lavorazione pezzi”.

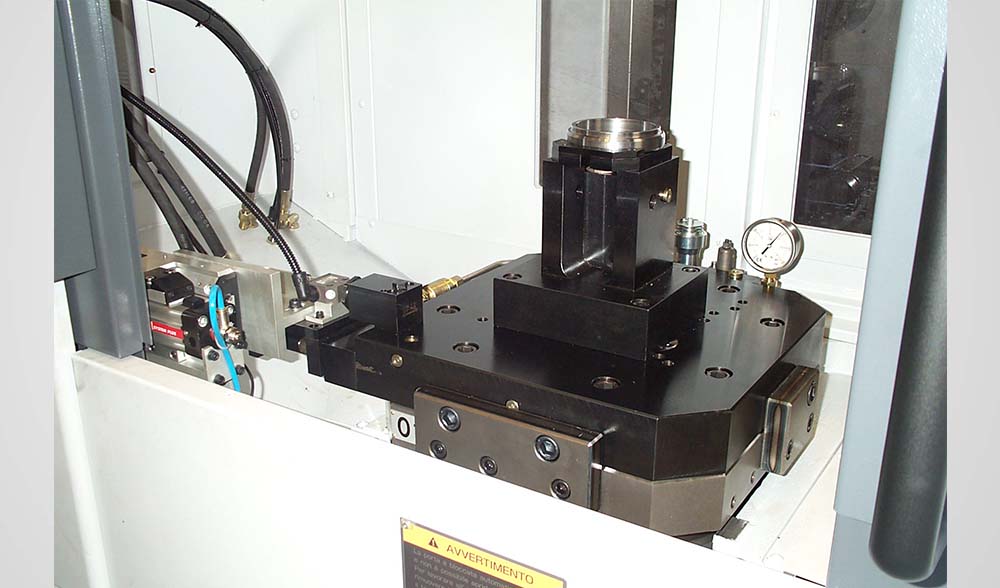

Ogni pallet deve montare un’attrezzatura di staffaggio, dispositivo che, mediante l’azione di cilindri oleodinamici, blocca i pezzi da lavorare.
La fornitura effettuata dalla Ceprom Systems comprende:
a) Sei diverse tipologie di attrezzatura di staffaggio ,con le quali si possono bloccare sette tipi di pezzo.
b) Piastra di interfacciamento fra le attrezzature e i pallet della macchina.
c) Applicazione di un dispositivo che assicura la connessione automatica fra l’attrezzatura e la centralina oleodinamica che la alimenta (innesto pneumatico).
Le operazioni di alimentazione dell’attrezzatura e lo staffaggio del pezzo avvengono quando il pallet è nella zona di carico/scarico pezzi della macchina. A staffaggio ultimato, il giunto idraulico si disconnette, interrompendo l’alimentazione dell’attrezzatura, la quale dovrà mantenere la pressione interna dell’olio, garantendo uno staffaggio stabile del pezzo fino al termine del ciclo di lavoro
Dati Tecnici
Applicazione giunto, pesi e ingombri | |
Altezza | 304 mm |
Larghezza | 872 mm |
Profondità | 325 mm |
Peso | 50 Kg |
Interfaccia pallet, pesi e ingombri | |
Altezza | 135 mm |
Larghezza | 443 mm |
Profondità | 460 mm |
Peso | 100 Kg |
Attrezzature, pesi e ingombri | |
Altezza (min-max) | 211-220 mm |
Larghezza (min-max) | 180-280 mm |
Profondità (min-max) | 176-319 mm |
Peso (min-max) | 25-110 kg |
Centralina Oleodinamica | |
Potenza motore | 1.5 Kw |
Capacità serbatoio | 25 Lt |
Pressione massima | 260 bar |
Pressione esercizio | 200 bar |
Potenza installata | 2 Kw |
Alimentazione | 380V 50 Hz |
