LAVORAZIONE E MONTAGGIO RACCORDI
La macchina “LAVORAZIONE E MONTAGGIO RACCORDI” è stata progettata e realizzata per operare su raccordi in materiale plastico di produzione della società committente; dotata di cinque stazioni e opportunamente attrezzata è in grado di processare 9 tipologie di particolari, eseguendo lavorazioni meccaniche e il montaggio di alcuni componenti a completamento del prodotto.
La struttura base della macchina “LAVORAZIONE E MONTAGGIO RACCORDI” è una carpenteria in tubolari di acciaio, completata con protezioni in profilati di alluminio e policarbonato trasparente. I possibili punti di accesso perimetrali sono dotati di portelli con finecorsa di sicurezza, mentre la zona di carico/scarico pezzi presenta un portello che si chiude automaticamente alla pressione del pulsante bimanuale di avvio ciclo di lavoro.

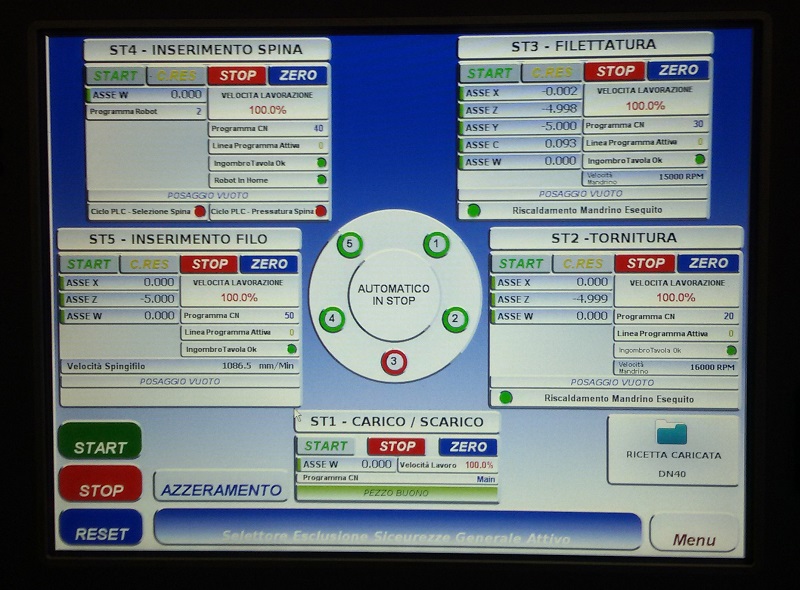

Le operazioni eseguite nelle singole stazioni sono:
- Stazione 1 : operazioni manuali di scarico pezzo finito e carico pezzo da processare

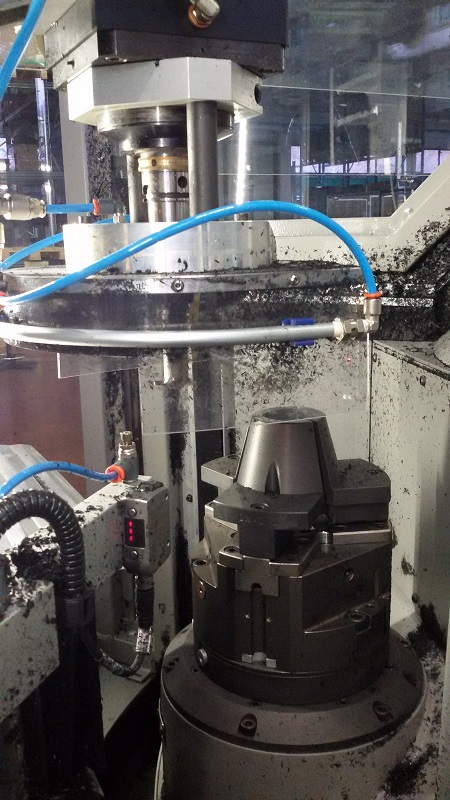

- Stazione 2: tornitura, con esecuzione di intestatura e di una spirale interna
- Stazione 3: foratura e filettatura

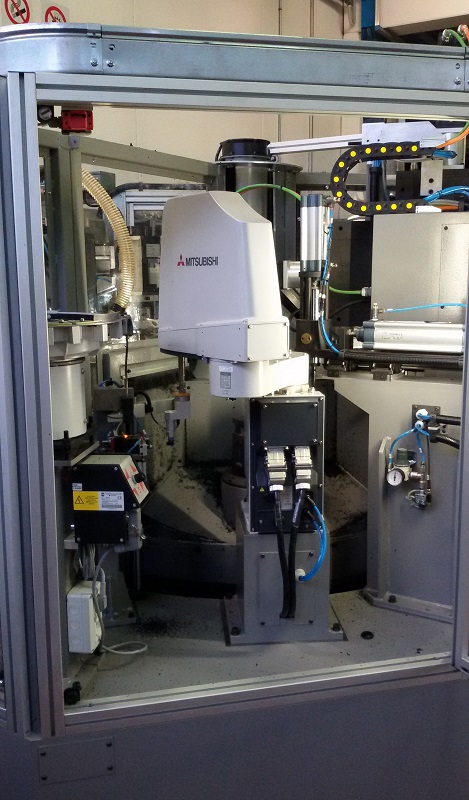

- Stazione 4: operazioni di inserimento e pressatura “spina”

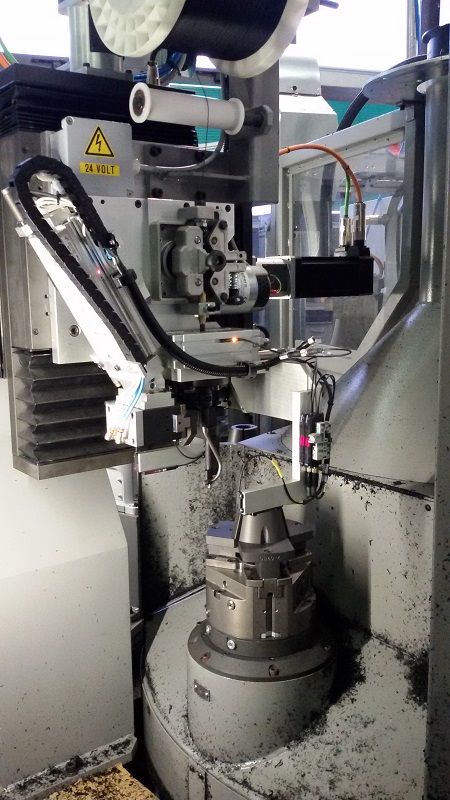

- Stazione 5: inserimento filo (il filo metallico viene inserito nei fori realizzati nella stazione 3 e si accoppia alla spirale eseguita nella stazione 2) e taglio filo (dalla bobina di alimentazione)
A completamento della macchina un sistema di aspirazione e un nastro trasportatore che garantiscono la raccolta e l’evacuazione dei trucioli prodotti dalle operazioni di tornitura, forature e filettatura
Dati Tecnici
| Altezza | 2398 mm |
| Larghezza | 2550 mm |
| Profondità | 4110 mm |
| Aspiratore trucioli | 4Kw 400V 50Hz 12.5A |
| Elettromandrini Gc Colombo | 7.5Kw 15000/18000 rpm 380V 250/300 Hz 2poli |
| Motore foratrice | 0.37Kw 2 poli 400V 50Hz |
| Motore C/C spingi filo | 120W rpm 200 42 VDC |
| Trasportatore trucioli | 0.25Kw V400 50Hz |
| Assi X2,X3,X5 | |
| Corsa | 110 mm |
| Passo vite | 5 mm |
| Velocità massima carro | 15000 mm/min |
| Precisione posizionamento | ±0.015 mm |
| Ripetibilità posizionamento | ±0.005 mm |
| Assi Y3 | |
| Corsa | 200 mm |
| Passo vite | 5 mm |
| Velocità massima carro | 15000 mm/min |
| Precisione posizionamento | ±0.015 mm |
| Ripetibilità posizionamento | ±0.005 mm |
| Assi Z2,Z3,Z5 | |
| Corsa | 110 mm |
| Passo vite | 5 mm |
| Velocità massima carro | 15000 mm/min |
| Precisione posizionamento | ±0.015 mm |
| Ripetibilità posizionamento | ±0.005 mm |
| Asse rotante C3 | |
| Corsa | ±10° |
| Numero giri massimo | 100 giri/min |
| Precisione posizionamento | ±10" |
| Ripetibilità posizionamento | ±5" |
| Assi rotanti W1,W2,W3,W4,W5 | |
| Numero giri massimo | 100 giri/min |
| Precisione posizionamento | ±10" |
| Ripetibilità posizionamento | ±5" |
| Centralina idraulica | |
| Capacità serbatoio | 100 Lt |
| Motore elettrico | 3Kw 4 poli B5 220/380V 50Hz |
| Portata pompa a ingranaggi | 30.26 l/min |
| Pressione lavoro | 40 bar |
| Pressione massima | 60 bar |
| Peso | 6138 Kg |
| Potenza installata | 40 Kw |
| Alimentazione | 400V+N 50Hz |
| Corrente nominale | 80 A |
| Tensione ausiliari | 24 Vdc |
