SALDATURA LASER YAG TUBI FLANGIATI
La macchina “SALDATURA LASER YAG TUBI FLANGIATI” è stata progettata e costruita per eseguire, tramite l’azione di un fascio laser (YAG), un cordone di saldatura a tenuta stagna che unisca una flangia e un tubo in acciaio inox.
La macchina “SALDATURA LASER YAG TUBI FLANGIATI” è progettata e costruita per eseguire, tramite l’azione di un fascio laser (YAG), un cordone di saldatura a tenuta stagna che unisca una flangia e un tubo in acciaio inox.

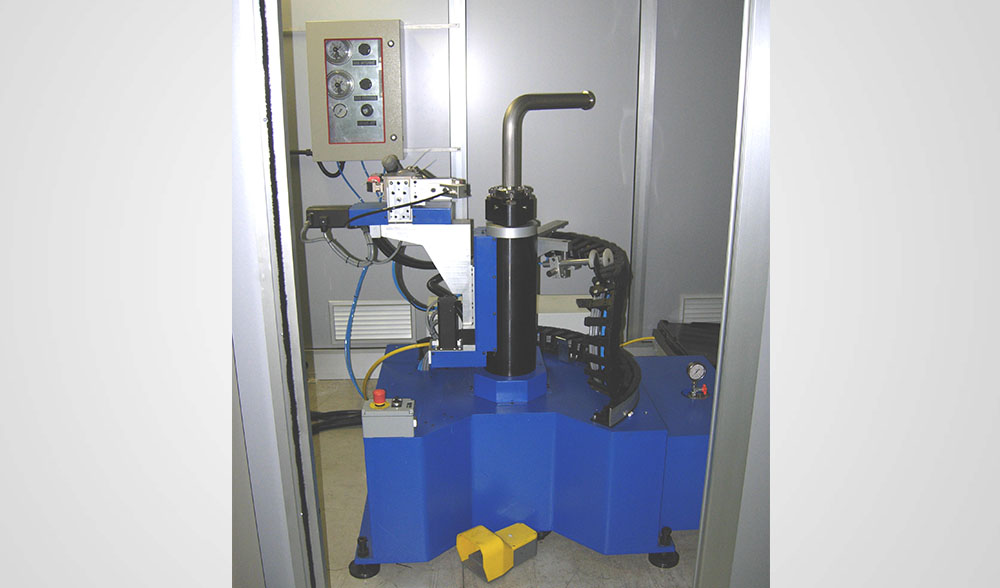

La macchina è in grado di intervenire su diverse tipologie di pezzo: in funzione dei componenti da saldare l'operatore deve opportunamente attrezzarla e programmarla, inserendo i parametri specifici mediante h screen o richiamando i files “ricetta” in cui sono memorizzati. Il ciclo di lavoro in sintesi prevede:
- dopo essere entrati nella cabina di protezione, premere il pedale per sbloccare i pezzi saldati
- rimuovere i componenti saldati e caricare i nuovi pezzi da lavorare
- premere il pedale per lo staffaggio pezzi
- sgomberare la cabina di protezione e premere il pulsante start ciclo
- si hanno la chiusura della porta della cabina e l’accensione della spia verde “ciclo automatico on”

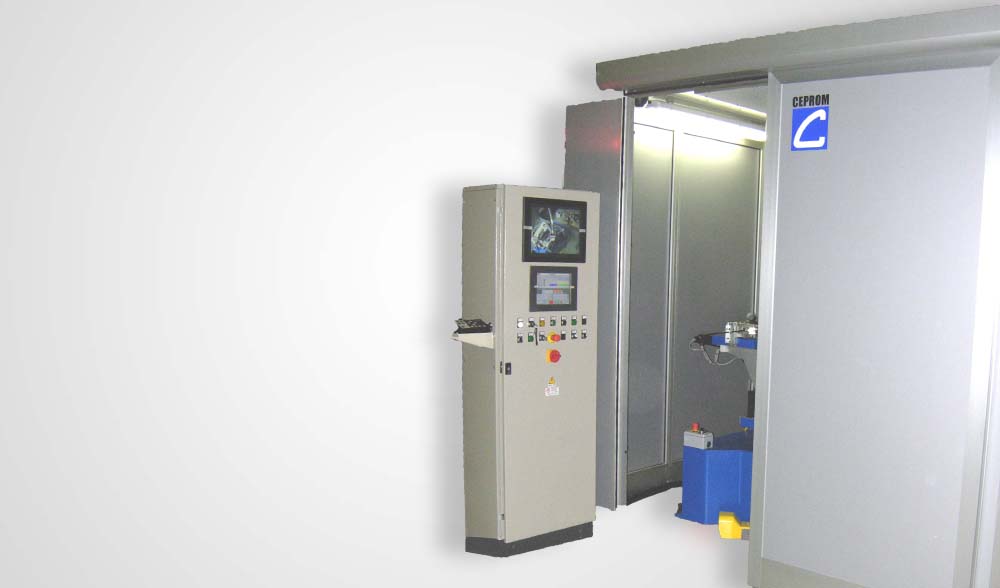

- viene eseguita la saldatura; è possibile monitorare le fasi di lavoro attraverso lo schermo presente nell’armadio elettrico, al di sopra di pulsantiera e touch screen
- a saldatura ultimata la spia verde “ciclo automatico on” si spegne e la porta della cabina si apre; la macchina è pronta per un nuovo ciclo.

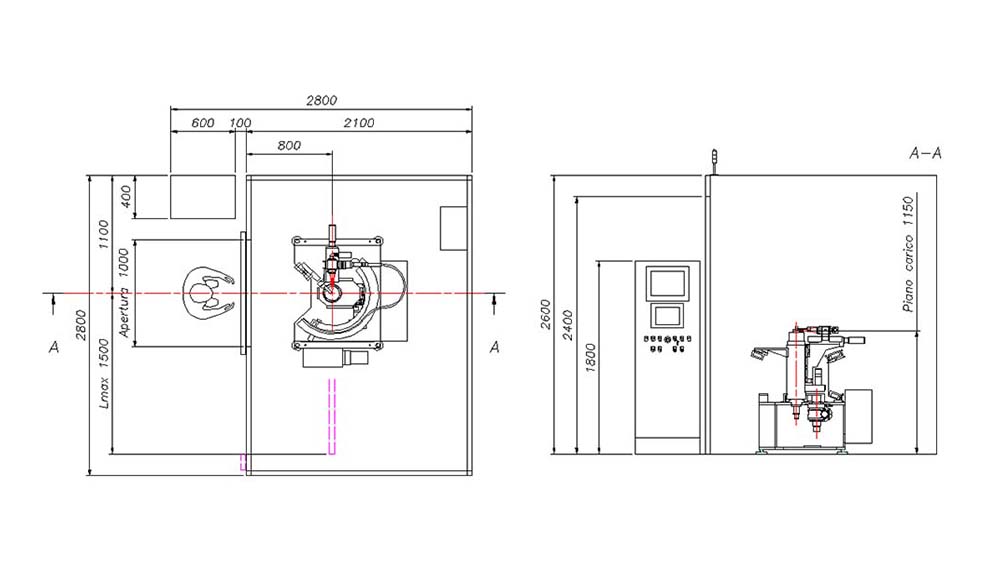

Dati Tecnici
| Dimensioni d'ingombro | |
| Altezza | 2600 mm |
| Larghezza | 2800 mm |
| Profondità | 2800 mm |
| Dimensione Pezzi Lavorabili | |
| Diametro interno tubo min. | 25.4 mm |
| Diametro interno tubo max. | 101.6 mm |
| Diametro esterno flangia min. | 50.4 mm |
| Diametro esterno flangia max. | 144.4 mm |
| Altezza flangia min. | 12 mm |
| Altezza flangia max. | 63.5 mm |
| Assi | |
| Asse X | 70 mm |
| Asse Z | 70 mm |
| Rotazione asse rotante | ± 400° |
| Inclinazione testa laser | ± 3° |
| Velocità Assi | |
| Asse X | 0-15000 mm/1' |
| Asse Z | 0-15000 mm/1' |
| Asse rotante | 0-60 giri/1' (0-6 rad/sec) |
| Velocità rapido | |
| Asse X | 15000 mm/1' |
| Asse Z | 15000 mm/1' |
| Asse rotante | 60 giri/1' (6 rad/sec) |
| Precisione di Posizionamento | |
| Asse X | ± 0.01 mm |
| Asse Z | ± 0.01 mm |
| Asse rotante | ± 0.1° |
| Ripetibilità di Posizionamento | |
| Asse X | ± 0.005 mm |
| Asse Y1/Y2 | ± 0.005 mm |
| Asse W1/W2 | ± 0.05° |
| Peso | |
| Macchina | 420 Kg |
| Cabina | 250 Kg |
| Armadio elettrico | 100 Kg |
| Peso totale | 770 Kg |
| Alimentazione | 380 V 50 Hz |
| Potenza installata | 4 Kw |
