POSTAZIONE DI MARCATURA LASER E PROVE ELETTRICHE
La macchina è stata progettata e realizzata per marcare lastre di vetro di spessore dai 3 ai 6 mm e dimensioni variabili da un minimo di 400×400 mm ad un massimo di 1000×2000 mm. La marcatura avviene grazie all’azione di un laser di marcatura.

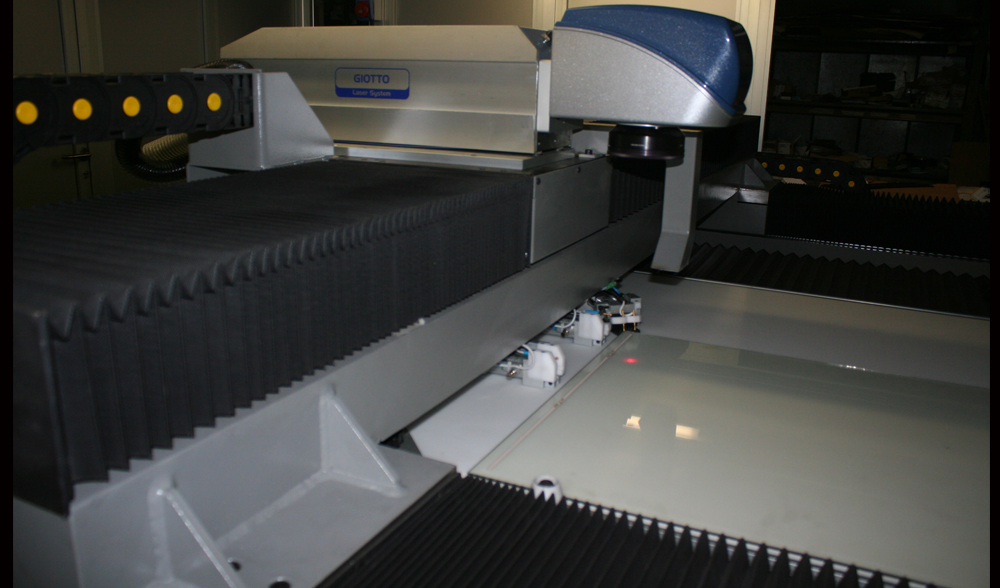

La macchina è progettata e realizzata per marcare lastre di vetro di spessore dai 3 ai 6 mm e dimensioni variabili da un minimo di 400x400 mm ad un massimo di 1000x2000 mm. La marcatura avviene grazie all’azione di un laser di marcatura, movimentato da un robot cartesiano a due assi gantry X-Y. Oltre alla marcatura laser, vengono effettuate Prove di Resistenza e Rigidità Elettrica, prima e dopo il processo di marcatura.

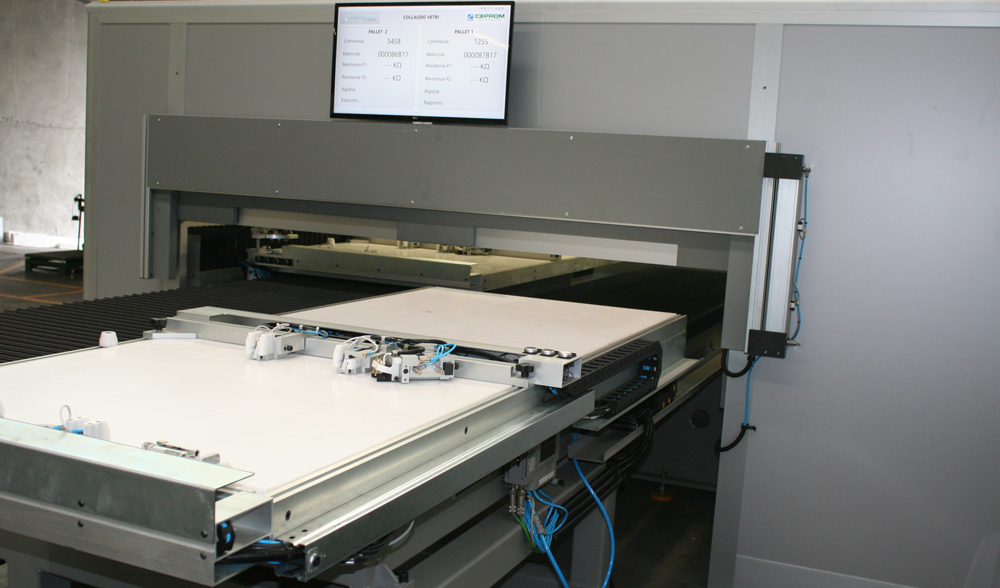

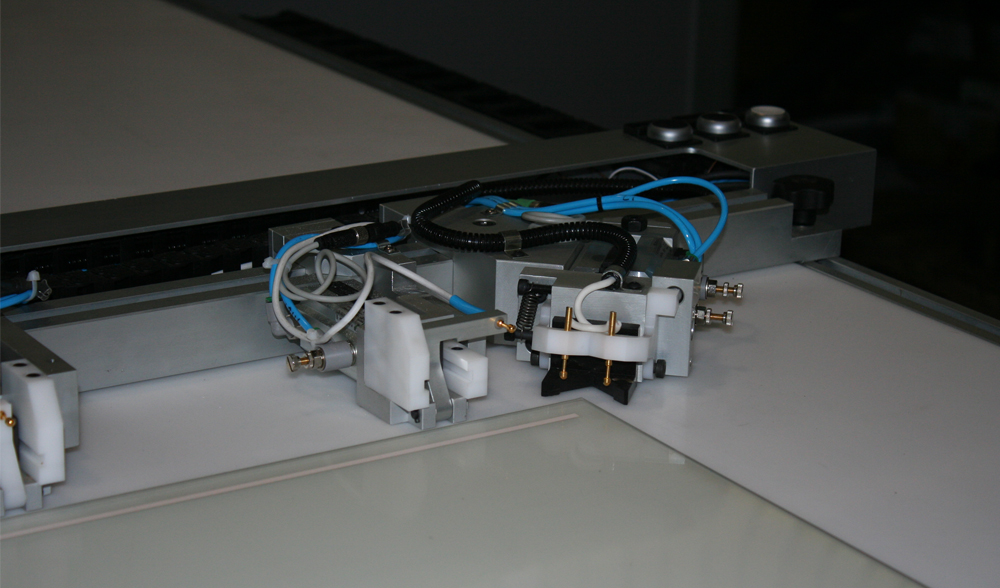

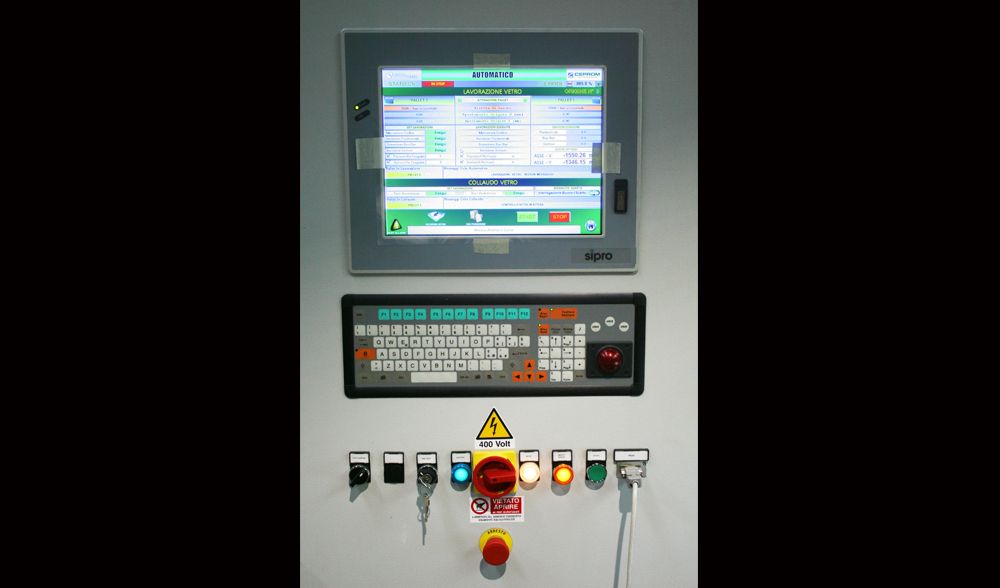

La macchina è dotata di due pallet porta lastra che si avvicendano nel trasporto del vetro dalla zona di carico/scarico a quella di marcatura e viceversa. La zona di marcatura della macchina è completamente segregata da una cabina di protezione in profilati e pannelli di alluminio. Ciò permette di declassare il livello di pericolo del laser da classe 4 a classe 1. La zona di carico/scarico delle lastre è delimitata da protezioni fisse e da barriere ottiche. L’operatore può accedervi solo quando sono esauriti i movimenti automatizzati legati allo staffaggio delle lastre, alla movimentazione dei pallet e dall’esecuzione delle prove elettriche.
Dati Tecnici
Altezza | 2050 mm |
Larghezza | 6960 mm |
Profondità | 4000 mm |
Dimensione pezzi lavorabili | |
Spessore min. | 3 mm |
Spessore max. | 6 mm |
Larghezza min. | 400 mm |
Larghezza max. | 1000 mm |
Lunghezza min. | 400 mm |
Lunghezza max. | 2000 mm |
Corsa utile | |
Asse X | 2020 mm |
Assi Y1/Y2 | 2000 mm |
Assi W1/W2 | 2820 mm |
Velocità avanzamento | |
Asse X | 0-30 m/1’ |
Assi Y1/Y2 | 0-30 m/1’ |
Assi W1/W2 | 0-120 m/1’ |
Precisione di posizionamento | |
Asse X | ± 0.1 mm |
Assi Y1/Y2 | ± 0.1 mm |
Assi W1/W2 | ± 0.2 mm |
Ripetibilità di posizionamento | |
Asse X | ± 0.05 mm |
Assi Y1/Y2 | ± 0.05mm |
Assi W1/W2 | ± 0.1 mm |
Peso tot. | 5.000 Kg |
Potenza installata | 6 Kw |
Alimentazione | 380V 50Hz |
